内六角扳手 DIN ISO 2936 - 2016

选择规格尺寸点击↓

0.7

0.9

1.3

1.5

2

2.5

3

3.5

4

4.5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

27

29

30

32

36

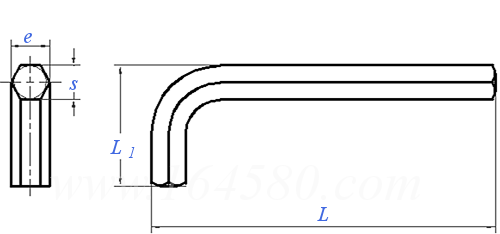

DIN ISO 2936 - 2016 内六角扳手

尺寸单位: mm

德标DIN ISO 2936 - 2016 DIN ISO2936 2936DI 内六角扳手

DIN ISO 2936 - 2016 内六角扳手

扫一扫分享

公差

规格

0.7

0.9

1.3

1.5

2

2.5

3

3.5

4

4.5

5

6

s		最大值
		最小值
e		最大值
		最小值
L		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₁		标准	最大值
		标准	最小值
最小硬度（HRC）
最小试验扭矩（N·m）

0.71	0.89	1.27	1.5	2.0	2.5	3	3.5	4	4.5	5	6
0.70	0.88	1.24	1.48	1.96	2.46	2.96	3.45	3.95	4.45	4.95	5.95
0.79	0.99	1.42	1.68	2.25	2.82	3.39	3.96	4.53	5.1	5.67	6.81
0.76	0.96	1.37	1.63	2.18	2.75	3.31	3.91	4.43	5.04	5.57	6.7
33	33	41	46.5	52	58.5	66	69.5	74	80	85	96
31	31	39	44.5	50	54.5	62	65.5	70	76	81	92
-	-	63.5	63.5	77	87.5	93	98.5	104	114.5	120	141
-	-	61.5	61.5	75	83.5	89	94.5	100	110.5	116	137
-	-	81	91.5	102	114.5	129	140	144	156	165	186
-	-	79	89.5	100	110.5	125	136	140	152	161	182
7	11	13	15.5	18	20.5	23	25.5	29	30.5	33	38
5	9	11	13.5	16	18.5	21	23.5	27	28.5	31	36
52	52	52	52	52	52	52	52	52	52	52	52
0.08	0.18	0.53	0.82	1.9	3.8	6.6	10.3	16	22	30	52

规格

7

8

9

10

11

12

13

14

15

16

17

18

s		最大值
		最小值
e		最大值
		最小值
L		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₁		标准	最大值
		标准	最小值
最小硬度（HRC）
最小试验扭矩（N·m）

7	8	9	10	11	12	13	14	15	16	17	18
6.94	7.94	8.94	9.94	10.89	11.89	12.89	13.89	14.89	15.89	16.89	17.89
7.95	9.09	10.23	11.37	12.51	13.65	14.79	15.93	17.07	18.21	19.35	20.49
7.85	8.97	10.1	11.23	12.31	13.44	14.57	15.7	16.83	17.96	19.09	20.22
102	108	114	122	129	137	145	154	161	168	177	188
96	102	108	116	123	131	138	147	154	161	170	181
147	158	169	180	191	202	213	229	240	240	262	262
141	152	163	174	185	196	206	222	233	233	255	255
197	208	219	234	247	262	277	294	307	307	337	358
191	202	213	228	241	256	270	287	300	300	330	351
41	44	47	50	53	57	63	70	73	76	80	84
39	42	45	48	51	55	60	67	70	73	77	81
52	52	48	48	48	48	48	48	45	45	45	45
80	120	165	220	282	370	470	590	725	880	980	1158

规格

19

21

22

23

24

27

29

30

32

36

s		最大值
		最小值
e		最大值
		最小值
L		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₁		标准	最大值
		标准	最小值
最小硬度（HRC）
最小试验扭矩（N·m）

19	21	22	23	24	27	29	30	32	36
18.87	20.87	21.87	22.87	23.87	26.87	28.87	29.87	31.84	35.84
21.63	23.91	25.05	26.19	27.33	30.75	33.03	34.17	36.45	41.01
21.32	23.58	24.71	25.84	26.97	30.36	32.62	33.75	35.98	40.5
199	211	222	233	248	277	311	315	347	391
192	199	210	221	236	265	299	303	335	379
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
89	96	102	108	114	127	141	142	157	176
86	91	97	103	109	122	136	137	152	171
45	45	45	45	45	45	45	45	45	45
1360	1840	2110	2414	2750	3910	4000	4000	4000	4000

替代列表

DIN 911 - 1987 DIN ISO 2936 - 2016

等效标准

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	意大利 UNI
GB /T 5356	ISO 2936	DIN ISO 2936	ANSI/ASME B 18.3.2M	UNI 6753

以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

ISO 2936 - 2014

内六角槽用扳手

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息

1		[国标] GB /T 5356 - 2021	内六角扳手 Hexagon Socket Screw Keys
2		[国标] GB /T 5356 - 2008	内六角扳手 Hexagon Socket Screw Keys
3		[国标] GB /T 5357 - 1998	内六角花形扳手 Hexagon spline wrenches
4		[国标] GB 5356 - 1985	内六角扳手 Hexagon Socket Screw Keys
5		[德标] DIN 6911 - 2004	圆柱端六角扳手（六角匙） Hexagon socket screw keys with pilot
6		[德标] DIN 911 - 1987	内六角扳手 Hexagon Keys
7		[德标] DIN 6911 - 1986	圆柱端六角扳手（六角匙） Hexagon socket screw keys with pilot
8		[国际] ISO 2936 - 2014	内六角槽用扳手 Assembly Tools For Screws And Nuts—Hexagon Socket Screw Keys
9		[国际] ISO 2936 - 2001	内六角槽用扳手 Assembly Tools For Screws And Nuts - Hexagon Socket Screw Keys
10		[国际] ISO 2936 - 1995	六角匙 Hex keys
11		[日标] JIS B 4648 - 2008	内六角扳手 Hexagon Scoket Screws Key
12		[机械行业] JB /T 3411.36 - 1999	丁字形内六角扳手 Tee Key For Hexagon Socket Screws
13		[意大利] UNI 6753	六角匙 Hexagon Keys For Socket Hex Screws
14		[英标] BS 2470 - 1973	六角匙 Table 8 Hexagon Keys
15		[美标] ANSI B 18.3.2M - 1979 (R2003)	米制内六角用扳手 Metric Hexagon Keys
16		[美标] ASME B 18.3 (T17) - 2012	内六角扳手 [Table 17] Hexagon Keys [Table 17]
17		[美标] ASME B 18.3 - 2003 (R2008)	内六角扳手 [Table 8] Hexagon Keys
