首页 产品与标准 DIN 6911 - 2004 圆柱端六角扳手（六角匙）

圆柱端六角扳手（六角匙） DIN 6911 - 2004

选择规格尺寸 点击↓

3

4

5

6

8

10

12

14

17

19

22

24

27

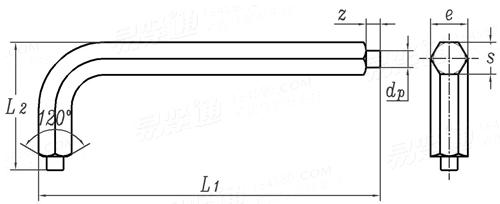

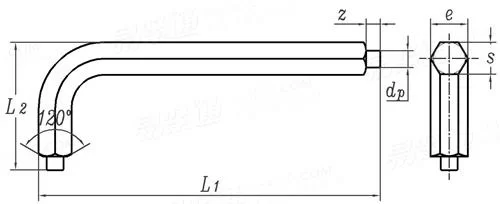

DIN 6911 - 2004 圆柱端六角扳手（六角匙）

尺寸单位: mm
德标DIN 6911 - 2004 DIN6911 6911DIN 圆柱端六角扳手（六角匙）
DIN 6911 - 2004 圆柱端六角扳手（六角匙）
扫一扫分享
公差
规格
3 4 5 6 8 10 12 14 17 19 22 24 27
s 最大值
最小值
e 最大值
最小值
L1 最大值
最小值
L2 最大值
最小值
z 最大值
最小值
dp 最大值
最小值
3 4 5 6 8 10 12 14 17 19 22 24 27
2.96 3.95 4.95 5.95 7.94 9.94 11.89 13.89 16.89 18.87 21.87 23.87 26.87
3.39 4.53 5.67 6.81 9.09 11.37 13.65 15.93 19.35 21.63 25.05 27.33 30.75
3.31 4.44 5.58 6.71 8.97 11.23 13.44 15.7 19.09 21.32 24.71 26.97 30.36
66 74 85 96 108 122 137 154 177 199 222 248 277
62 70 81 92 102 116 131 147 170 192 210 236 265
23 29 33 38 44 50 57 70 80 89 102 114 127
21 27 31 36 42 48 55 67 77 86 97 109 122
1.2 1.3 1.6 2.6 2.8 3.2 3.5 3.6 4.5 5.5 6.5 6.5 8.5
1.1 1.2 1.5 2.5 2.7 3.08 3.38 3.48 4.38 5.38 6.35 6.35 8.35
1.94 2.44 2.94 3.93 4.93 5.93 6.92 7.92 9.92 11.905 14.905 16.405 17.905
1.88 2.38 2.88 3.855 4.855 5.855 6.83 7.83 9.83 11.795 14.795 16.295 17.795
替代列表
DIN 6911 - 1986 DIN 6911 - 2004

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
