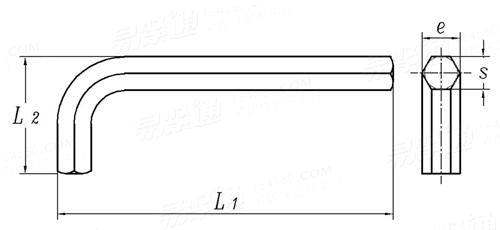

内六角扳手 GB /T 5356 - 2021

选择规格尺寸点击↓

0.7

0.9

1.3

1.5

2.5

3.5

4.5

5.5

尺寸单位: mm

扫一扫分享

公差

规格

0.7

0.9

1.3

1.5

2.5

3.5

4.5

5.5

s	最大值
	最小值
e	最大值
	最小值
L₁	标准	最大值
		最小值
	长型	最大值
		最小值
	加长型	最大值
		最小值
L₂	最大值
	最小值
最小硬度(HRC) ^①
最小试验扭矩(N·m) ^②

0.71	0.89	1.27	1.5	2	2.5	3	3.5	4	4.5	5	5.5	6
0.7	0.88	1.24	1.48	1.96	2.46	2.96	3.45	3.95	4.45	4.95	5.45	5.95
0.79	0.99	1.42	1.68	2.25	2.82	3.39	3.96	4.53	5.1	5.67	6.26	6.81
0.76	0.96	1.37	1.63	2.18	2.75	3.31	3.91	4.43	5.04	5.57	6.17	6.70
33	33	41	46.5	52	58.5	66	69.5	74	80	85	88.5	96
31	31	39	44.5	50	54.5	62	65.5	70	76	81	84.5	92
/	/	63.5	63.5	77	87.5	93	98.5	104	114.5	120	129.5	141
/	/	61.5	61.5	75	83.5	89	94.5	100	110.5	116	125.5	137
/	/	81	91.5	102	114.5	129	140	144	156	165	173.5	186
/	/	79	89.5	100	110.5	125	136	140	152	161	169.5	182
7	11	13	15.5	18	20.5	23	25.5	29	30.5	33	34.5	38
5	9	11	13.5	16	18.5	21	23.5	27	28.5	31	32.5	36
50	50	50	50	50	50	50	52	52	52	52	52	52
0.08	0.18	0.53	0.82	1.9	3.8	6.6	10.3	16	22	30	42	52

规格

s	最大值
	最小值
e	最大值
	最小值
L₁	标准	最大值
		最小值
	长型	最大值
		最小值
	加长型	最大值
		最小值
L₂	最大值
	最小值
最小硬度(HRC) ^①
最小试验扭矩(N·m) ^②

7	8	9	10	11	12	13	14	15	16	17	18	19
6.94	7.94	8.94	9.94	10.89	11.89	12.89	13.89	14.89	15.89	16.89	17.89	18.87
7.95	9.09	10.23	11.37	12.51	13.65	14.79	15.93	17.07	18.21	19.35	20.49	21.63
7.85	8.97	10.1	11.23	12.31	13.44	14.57	15.7	16.83	17.96	19.09	20.22	21.32
102	108	114	122	129	137	145	154	161	168	177	188	199
96	102	108	116	123	131	138	147	154	161	170	181	192
147	158	169	180	191	202	213	229	240	240	262	262	/
141	152	163	174	185	196	206	222	233	233	255	255	/
197	208	219	234	247	262	277	294	307	307	337	358	/
191	202	213	228	241	256	270	287	300	300	330	351	/
41	44	47	50	53	57	63	70	73	76	80	84	89
39	42	45	48	51	55	60	67	70	73	77	81	86
52	52	48	48	48	48	48	48	45	45	45	45	45
80	120	165	220	282	370	470	590	725	880	980	1158	1360

规格

s	最大值
	最小值
e	最大值
	最小值
L₁	标准	最大值
		最小值
	长型	最大值
		最小值
	加长型	最大值
		最小值
L₂	最大值
	最小值
最小硬度(HRC) ^①
最小试验扭矩(N·m) ^②

21	22	23	24	27	29	30	32	36	41	46
20.87	21.87	22.87	23.87	26.87	28.87	29.87	31.84	35.84	40.84	45.84
23.91	25.05	26.19	27.33	30.75	33.03	34.17	36.45	41.01	46.71	52.41
23.58	24.71	25.84	26.97	30.36	32.62	33.75	35.98	40.5	46.15	51.8
211	222	233	248	277	311	315	347	391	572	656
199	210	221	236	265	299	303	335	379	560	644
/	/	/	/	/	/	/	/	/	/	/
/	/	/	/	/	/	/	/	/	/	/
/	/	/	/	/	/	/	/	/	/	/
/	/	/	/	/	/	/	/	/	/	/
96	102	108	114	127	141	142	157	176	192	216
91	97	103	109	122	136	137	152	171	187	211
45	45	45	45	45	45	45	45	45	45	45
1840	2110	2414	2750	3910	4000	4000	4000	4000	4000	4000

①,内六角扳手应整体热处理。
②,M_d=0.85(0. 7 R_m) (0.224 5s³) , 此处R_m 为抗拉强度。该公式不适于对边宽度s 为29mm ≤ s ≤ 46mm 的扳手。

替代列表

GB 5356 - 1985 GB /T 5356 - 2008 GB /T 5356 - 2021

等效标准

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	意大利 UNI
GB /T 5356	ISO 2936	DIN ISO 2936	ANSI/ASME B 18.3.2M	UNI 6753

以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

ISO 2936 - 2014

内六角槽用扳手

工艺相关

GB /T 230.1

金属材料洛氏硬度试验第1部分: 试验方法

GB /T 2828.1

计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999，IDT）

技术条件和引用标准

端面倒角
尺寸公差
表面质量
硬度和最小试验扭矩

内六角扳手两端面的角可为锐角、圆倒家或直倒角。最大圆倒角半径或最大直倒角宽度等于e_max-s_min除以2。

①内六角扳手的两端面应与柄部垂直，公差为±1°。
②内六角扳手在每50mm 长度内，其直线度公差为0.5mm。
③内六角扳手的折弯半径r应不小于1.5mm，并且折弯半径r应不小于对边宽度s。
④内六角扳手的折弯角度α，其值应为：当s≤17mm时, α=90°^+2°,-1°；当s>17mm时, α=90°^+2°,-1°。

①内六角扳手表面应光滑，不应有裂纹、毛刺等影响使用性能的缺陷。
②内六角扳手表面应发黑处理或进行其他表面处理。
③ 经表面处理后的内六角扳手表面应色泽均匀，无明显色差。

内六角扳手的硬度和最小试验扭矩应符合表中规定．

引用参考

GB /T 1172

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
