内六角扳手 JIS B 4648 - 2008

选择规格尺寸 点击↓

0.7

0.9

1.3

1.5

2

2.5

3

4

5

6

8

10

12

14

17

19

22

24

27

32

36

41

46

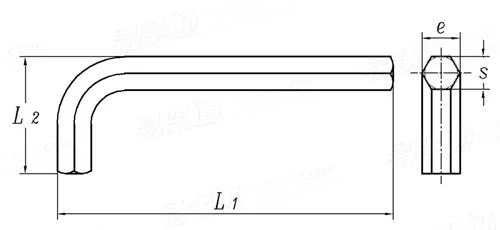

JIS B 4648 - 2008 内六角扳手

尺寸单位: mm
日标JIS B4648 - 2008 JIS4648 4648JIS 内六角扳手
JIS B 4648 - 2008 内六角扳手
扫一扫分享
公差
螺纹规格
d
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10
s 公称
最大值
最小值
e 最大值
最小值
L1 标准型 最大值=公称
最小值
M形 最大值=公称
最小值
L形 最大值=公称
最小值
L2 最大值=公称
最小值
最小硬度(HRC)
最小试验扭矩(N·m)
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10
0.71 0.89 1.27 1.5 2 2.5 3 4 5 6 8 10
0.7 0.88 1.24 1.48 1.96 2.46 2.96 3.95 4.95 5.95 7.94 9.94
0.79 0.99 1.42 1.68 2.25 2.82 3.39 4.53 5.67 6.81 9.09 11.37
0.76 0.96 1.37 1.63 2.18 2.75 3.31 4.44 5.58 6.71 8.97 11.23
33 33 41 46.5 52 58.5 66 74 85 96 108 122
31 31 39 44.5 50 54.5 62 70 81 90 102 116
- - 63.5 63.5 77 87.5 93 104 120 141 158 180
- - 61.5 61.5 75 83.5 89 100 116 135 152 174
- - 81 91.5 102 114.5 129 144 165 186 208 234
- - 79 89.5 100 110.5 125 140 161 180 202 228
7 11 13 15.5 18 20.5 23 29 33 38 44 50
5 9 11 13.5 16 18.5 21 27 31 36 42 48
52 52 52 52 52 52 52 52 52 52 52 48
0.08 0.18 0.53 0.82 1.9 3.8 6.6 16 30 52 120 220
螺纹规格
d
12 14 17 19 22 24 27 32 36 41 46
s 公称
最大值
最小值
e 最大值
最小值
L1 标准型 最大值=公称
最小值
M形 最大值=公称
最小值
L形 最大值=公称
最小值
L2 最大值=公称
最小值
最小硬度(HRC)
最小试验扭矩(N·m)
12 14 17 19 22 24 27 32 36 41 46
12 14 17 19 22 24 27 32 36 41 46
11.89 13.89 16.89 18.87 21.87 23.87 26.87 31.84 35.84 40.84 45.84
13.65 15.93 19.35 21.63 25.05 27.33 30.75 36.45 41.01 46.71 52.41
13.44 15.7 19.09 21.32 24.71 26.97 30.36 35.98 40.5 46.15 51.8
137 154 177 199 222 248 277 347 391 435 480
131 147 170 192 210 236 265 335 379 423 468
202 229 262 - - - - - - - -
196 222 255 - - - - - - - -
262 294 337 - - - - - - - -
256 287 330 - - - - - - - -
57 70 80 89 102 114 127 157 176 195 215
55 67 77 86 97 109 122 152 171 190 210
48 48 45 45 45 45 45 45 45 45 45
370 590 980 1360 2110 2750 3910 4000 4000 4000 4000

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
