米制内六角用扳手 ANSI B 18.3.2M - 1979 (R2003)

选择规格尺寸点击↓

0.7

0.9

1.3

1.5

2

2.5

3

4

5

6

8

10

12

14

17

19

22

24

27

32

36

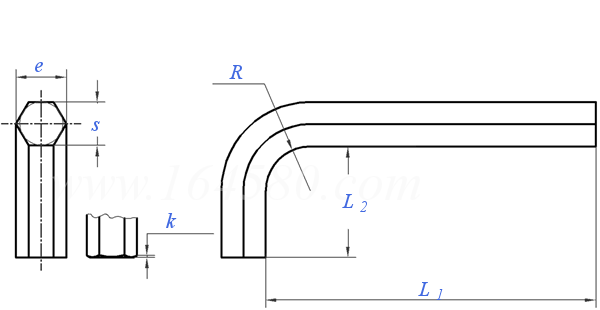

ANSI B 18.3.2M - 1979 (R2003) 米制内六角用扳手

尺寸单位: mm

美标ANSI B18.3.2M - 1979 (R2003) ANSI18.3. 米制内六角用扳手

ANSI B 18.3.2M - 1979 (R2003) 米制内六角用扳手

扫一扫分享

公差

使用在

0.7

0.9

1.3

1.5

2

2.5

3

4

5

6

8

s		最大值
		最小值
e		最大值
		最小值
L₂		最大值
		最小值
L₁		短款	最大值
			最小值
		长款	最大值
			最小值
R		最小值
k		最大值

0.711	0.899	1.270	1.500	2.000	2.500	3.000	4.000	5.000	6.000	8.000
0.698	0.876	1.244	1.470	1.970	2.470	2.960	3.960	4.960	5.950	7.950
0.798	0.998	1.422	1.69	2.25	2.82	3.399	4.532	5.69	6.828	9.136
0.762	0.96	1.372	1.64	2.2	2.77	3.34	4.47	5.63	6.76	9.03
8	11	16	14	16	18	20	25	28	32	36
3	6	11	13	15	17	18	23	26	30	34
34	34	44	45	50	56	63	70	80	90	100
28	28	39	43	48	53	60	66	76	86	95
69	71	75	78	83	90	100	106	118	140	160
63	65	69	76	81	87	97	102	114	136	155
1.5	1.5	1.5	1.5	2.0	2.5	3.0	4.0	5.0	6.0	8.0
0.08	0.10	0.14	0.14	0.14	0.14	0.18	0.24	0.30	0.36	0.49

使用在

10

12

14

17

19

22

24

27

32

36

s		最大值
		最小值
e		最大值
		最小值
L₂		最大值
		最小值
L₁		短款	最大值
			最小值
		长款	最大值
			最小值
R		最小值
k		最大值

10.000	12.000	14.000	17.000	19.000	22.000	24.000	27.000	32.000	36.000
9.950	11.950	13.930	16.930	18.930	21.930	23.930	26.870	31.840	35.840
11.47	13.764	16.058	19.499	21.793	25.234	27.525	30.969	36.704	41.292
11.34	13.59	15.88	19.3	21.58	25	27.24	30.71	36.43	40.9
40	45	56	63	70	80	90	100	125	140
38	43	53	60	67	76	86	95	119	133
112	125	140	160	180	200	224	250	315	355
106	119	133	152	171	190	213	238	300	338
170	212	236	250	280	335	375	/	/	/
164	206	229	242	271	325	364	/	/	/
10.0	12.0	14.0	17.0	19.0	22.0	24.0	27.0	32.0	36.0
0.62	0.76	0.85	1.04	1.16	1.36	1.49	1.68	1.99	2.25

①,应由具有下列两种或两种以上合金元素的合金钢制造:在内六角扳手按奥氏体化温度淬火并回火后，加入足够数量的铬、镍、钼或钒，以确保满足第3.3条规定的机械和物理要求。

替代列表

暂无

等效标准

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	意大利 UNI
GB /T 5356	ISO 2936	DIN ISO 2936	ANSI/ASME B 18.3.2M	UNI 6753

以上有部分标准可能为近似等效，如有异议以标准原件为准

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
