内六角槽用扳手 ISO 2936 - 2001

选择规格尺寸点击↓

0.7

0.9

1.3

1.5

2

2.5

3

3.5

4

4.5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

27

29

30

32

36

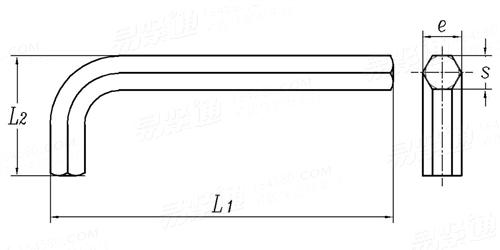

ISO 2936 - 2001 内六角槽用扳手

尺寸单位: mm

国际ISO 2936 - 2001 ISO2936 2936ISO 内六角槽用扳手

ISO 2936 - 2001 内六角槽用扳手

扫一扫分享

公差

规格

0.7

0.9

1.3

1.5

2

2.5

3

3.5

4

4.5

5

6

s		公称
		最大值
		最小值
e		最大值
		最小值
L₁		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₂		标准	最大值
			最小值

0.7	0.9	1.3	1.5	2	2.5	3	3.5	4	4.5	5	6
0.71	0.89	1.27	1.5	2.0	2.5	3	3.5	4	4.5	5	6
0.70	0.88	1.24	1.48	1.96	2.46	2.96	3.45	3.95	4.45	4.95	5.95
0.79	0.99	1.42	1.68	2.25	2.82	3.39	3.96	4.53	5.1	5.67	6.81
0.76	0.96	1.37	1.63	2.18	2.75	3.31	3.91	4.44	5.04	5.58	6.71
33	33	41	46.5	52	58.5	66	69.5	74	80	85	96
31	31	39	44.5	50	54.5	62	65.5	70	76	81	92
-	-	63.5	63.5	77	87.5	93	98.5	104	114.5	120	141
-	-	61.5	61.5	75	83.5	89	94.5	100	110.5	116	137
-	-	81	91.5	102	114.5	129	140	144	156	165	186
-	-	79	89.5	100	110.5	125	136	140	152	161	182
7	11	13	15.5	18	20.5	23	25.5	29	30.5	33	38
5	9	11	13.5	16	18.5	21	23.5	27	28.5	31	36

规格

7

8

9

10

11

12

13

14

15

16

17

18

s		公称
		最大值
		最小值
e		最大值
		最小值
L₁		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₂		标准	最大值
			最小值

7	8	9	10	11	12	13	14	15	16	17	18
7	8	9	10	11	12	13	14	15	16	17	18
6.94	7.94	8.94	9.94	10.89	11.89	12.89	13.89	14.89	15.89	16.89	17.89
7.94	9.09	10.23	11.37	12.51	13.65	14.79	15.93	17.07	18.21	19.35	20.49
7.85	8.97	10.1	11.23	12.31	13.44	14.56	15.7	16.83	17.97	19.09	20.21
102	108	114	122	129	137	145	154	161	168	177	188
96	102	108	116	123	131	138	147	154	161	170	181
147	158	169	180	191	202	213	229	240	240	262	262
141	152	163	174	185	196	206	222	233	233	255	255
197	208	219	234	247	262	277	294	307	307	337	358
191	202	213	228	241	256	270	287	300	300	330	351
41	44	47	50	53	57	63	70	73	76	80	84
39	42	45	48	51	55	60	67	70	73	77	81

规格

19

21

22

23

24

27

29

30

32

36

s		公称
		最大值
		最小值
e		最大值
		最小值
L₁		标准	最大值
			最小值
		加长	最大值
			最小值
		超长	最大值
			最小值
L₂		标准	最大值
			最小值

19	21	22	23	24	27	29	30	32	36
19	21	22	23	24	27	29	30	32	36
18.87	20.87	21.87	22.87	23.87	26.87	28.87	29.87	31.84	35.84
21.63	23.91	25.05	26.16	27.33	30.75	33.03	34.17	36.45	41.01
21.32	23.58	24.71	25.86	26.97	30.36	32.59	33.75	35.98	40.5
199	211	222	233	248	277	311	315	347	391
192	199	210	221	236	265	299	303	335	379
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-
89	96	102	108	114	127	141	142	157	176
86	91	97	103	109	122	136	137	152	171

替代列表

ISO 2936 - 1995 ISO 2936 - 2001 ISO 2936 - 2014

等效标准

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	意大利 UNI
GB /T 5356	ISO 2936	DIN ISO 2936	ANSI/ASME B 18.3.2M	UNI 6753

以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关

碳钢和合金钢制紧固件的机械性能第1部分：带指定特性的螺栓、螺钉和螺柱粗牙螺纹和细牙螺纹

碳钢和合金钢制紧固件的机械性能 part5螺纹紧固件硬度级别

引用参考

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
