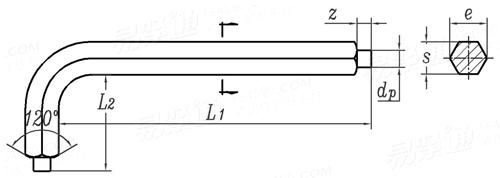

圆柱端六角扳手（六角匙） DIN 6911 - 1986

选择规格尺寸 点击↓

3

4

5

6

8

10

12

14

17

19

22

24

27

DIN 6911 - 1986 圆柱端六角扳手（六角匙）

尺寸单位: mm
德标DIN 6911 - 1986 DIN6911 6911DIN 圆柱端六角扳手（六角匙）
DIN 6911 - 1986 圆柱端六角扳手（六角匙）
扫一扫分享
公差
规格
3 4 5 6 8 10 12 14 17 19 22 24 27
s 最大值
最小值
e 最大值
最小值
L1 最大值
最小值
L2 最大值
最小值
z 最大值
最小值
dp c11 公称
最大值
最小值
3 4 5 6 8 10 12 14 17 19 22 24 27
2.96 3.952 4.952 5.952 7.942 9.942 11.89 13.89 16.89 18.87 21.87 23.87 26.87
3.39 4.53 5.67 6.81 9.09 11.37 13.65 15.93 19.35 21.63 25.05 27.33 30.75
3.31 4.44 5.58 6.71 8.97 11.23 13.44 15.7 19.09 21.32 24.71 26.97 30.36
63 70 80 90 100 112 125 140 160 180 200 224 250
60 66 76 86 95 106 119 133 152 171 190 213 238
20 25 28 32 36 40 45 56 63 70 80 90 100
18 23 26 30 34 38 43 53 60 67 76 86 95
1.2 1.3 1.6 2.6 2.8 3.2 3.5 3.6 4.5 5.5 6.5 6.5 8.5
1.1 1.2 1.5 2.5 2.7 3.08 3.38 3.48 4.38 5.38 6.35 6.35 8.35
2 2.5 3 4 5 6 7 8 10 12 15 16.5 18
1.94 2.44 2.94 3.93 4.93 5.93 6.92 7.92 9.92 11.905 14.905 16.405 17.905
1.88 2.38 2.88 3.855 4.855 5.855 6.83 7.83 9.83 11.795 14.795 16.295 17.795
替代列表
DIN 6911 - 1986 DIN 6911 - 2004

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
