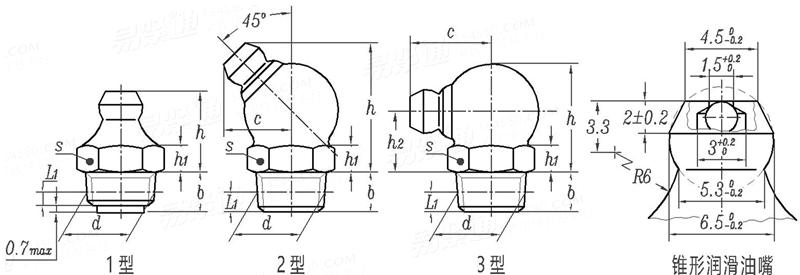

船用锥形润滑油嘴 ISO 7824 - 1986

选择规格尺寸点击↓

M10 ×1 (1型)

M10 ×1 (2型)

M10 ×1 (3型)

尺寸单位: mm

国际ISO 7824 - 1986 ISO7824 7824ISO 船用锥形润滑油嘴

扫一扫分享

公差

公称直径
d

M10
×1 (1型)

M10
×1 (2型)

M10
×1 (3型)

类型
s
b
L₁	最大值=公称
	最小值
c
h
h₁
h₂

1	2	3
11	11	11
6	6	6
3	3	3
2.5	2.5	2.5
/	10	12
12	19.2	14.5
3.5	4	4
/	/	9

①,锥螺纹锥度1：16。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
