首页 产品与标准 HG /T 21573.3 (HR) - 1995 HR型大直径螺母

HR型大直径螺母 HG /T 21573.3 (HR) - 1995

选择规格尺寸 点击↓

M48

M52

M56

M64

M72

M80

M85

M90

M100

M105

M110

M115

M120

M125

M130

M140

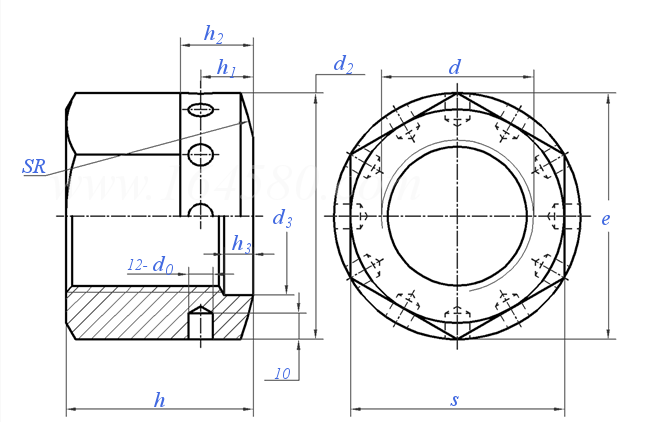

HG /T 21573.3 (HR) - 1995 HR型大直径螺母

尺寸单位: mm
化工HG /T21573.3 (HR) - 1995 HG21573.3 215 HR型大直径螺母
HG /T 21573.3 (HR) - 1995 HR型大直径螺母
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
螺纹尺寸
d
M48 M52 M56 M64 M72 M80 M85 M90
P 螺距
d
d2
d3
e
h1
h2
h3
h
SR
s
d0
单重≈kg
4 4 4 4 4 4 4 4
48 52 56 64 72 80 85 90
78 84 91 103 117 130 138 146
50 54 58 66 74 82 87 92
78 84 91 103 117 130 138 146
18 18 20 20 22 24 26 28
25 25 27 28 32 34 36 38
10 10 10 10 10 10 10 10
60 64 68 76 86 94 100 105
115 125 130 150 170 190 200 210
68 73 79 90 102 113 120 127
10 10 10 10 12 12 12 12
1.154 1.414 1.791 2.545 3.749 5.046 6.061 7.116
螺纹尺寸
d
M100 M105 M110 M115 M120 M125 M130 M140
P 螺距
d
d2
d3
e
h1
h2
h3
h
SR
s
d0
单重≈kg
4 4 4 4 4 4 4 4
100 105 110 115 120 125 130 140
163 172 180 188 196 204 212 228
102 107 112 117 122 127 132 142
163 172 180 188 196 204 212 228
34 36 38 40 42 44 46 48
42 44 46 48 50 52 54 56
12 12 12 12 12 12 12 12
116 122 127 133 138 144 150 160
235 250 260 270 280 300 310 330
142 149 156 163 170 177 184 198
12 12 12 12 12 12 12 12
9.879 11.58 13.195 15.054 16.966 19.162 21.529 26.298
①,注：M48~M56 螺母小孔深度为 8mm
②,HR 型螺母为六角圆形组合式螺母，此种型式螺母既可用于手工上紧，又可用于液压上紧，采用液压上紧时与AH 、BH 型液压拉伸器相配用。

技术条件和引用标准

钢号
材料标准
螺母规格
热处理制度
抗拉强度
屈服点
延长率
冲击功
硬度
尺寸与公差
表面缺陷
表面处理
25 40Mn 30CrMoA
GB 699 GB 699 GB 3077
M48 M48~M140 M48~>M140
正火 调质
≥450 ≥590 ≥765
≥275 ≥355 ≥635
≥23 ≥17 ≥12
≥71 ≥59 ≥71
≤170 187~229 187~229
螺纹的基本尺寸按GB 196 规定，公差按GB 197 规定的6H,螺纹牙底为圆形。螺母的其他尺寸公差按GB 3103.1 中的A 级。
螺纹表面不允许有裂纹、碰伤和毛刺。螺母与法兰接触面、球面不得有槽痕、划伤等缺陷。
螺母表面须经磷化处理。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
