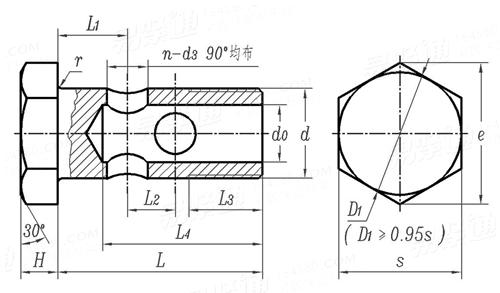

管接头用铰接螺栓 JB 999 - 1977

选择规格尺寸 点击↓

M10

M14

M18

(M20)

M22

(M24)

M27

M33

M42

M48

括号内尺寸为非优选
JB  999 - 1977 管接头用铰接螺栓

尺寸单位: mm
机械行业JB 999 - 1977 JB999 999JB 管接头用铰接螺栓
JB  999 - 1977 管接头用铰接螺栓
扫一扫分享
公称长度L
螺纹规格
d
M10 M14 M18 (M20) M22 (M24) M27 M33 M42 M48
d0
d3
n
H
s 最大值=公称
最小值
L1
L2
L3
e
r
4 8 11 12 14 16 18 22 28 31
4 7 9 10 12 13 14 14 17 20
2 2 2 2 2 2 2 4 4 4
6 7 8 8 9 9 10 12 14 18
17 19 24 27 30 32 36 41 55 60
16.76 18.72 23.72 26.72 29.66 31.66 35.66 40.66 54.66 59.6
9 11 14 16 17 19 21 17 21 24
- - - - - - - 19 24 28
11 14 16 17 18 19 20 21 22 25
19.6 21.9 27.9 31.2 34.6 36.9 41.6 47.3 63.5 69.3
0.5 0.8 0.8 0.8 1 1 1.2 1.2 1.2 1.5
L4
- - - - - - - - - -
①,括号内尺寸仅限于农机管接头选用。
②,技术条件按 JB 1003-77 的规定。
注:技术数据仅供参考,请以官方原件为准!
