R型大直径螺母 HG /T 21573.3 (R) - 1995

选择规格尺寸 点击↓

M48

M52

M56

M64

M72

M80

M85

M90

M100

M105

M110

M115

M120

M125

M130

M140

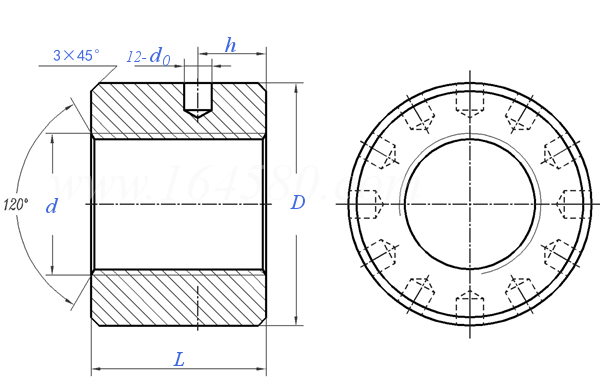

HG /T 21573.3 (R) - 1995 R型大直径螺母

尺寸单位: mm
化工HG /T21573.3 (R) - 1995 HG21573.3 2157 R型大直径螺母
模型下载
HG /T 21573.3 (R) - 1995 R型大直径螺母
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
螺纹尺寸
d
M48 M52 M56 M64 M72 M80 M85 M90
P 螺距
d
D
h
L
d0
单重≈kg
4 4 4 4 4 4 4 4
48 52 56 64 72 80 85 90
72 78 84 96 108 120 127 135
24 26 28 32 36 40 43 45
48 52 56 64 72 80 85 90
10 10 10 10 12 12 12 12
0.85 1.094 1.378 2.075 2.933 4.041 4.788 5.767
螺纹尺寸
d
M100 M105 M110 M115 M120 M125 M130 M140
P 螺距
d
D
h
L
d0
单重≈kg
4 4 4 4 4 4 4 4
100 105 110 115 120 125 130 140
150 157 165 172 180 187 195 210
50 52 55 57 60 62 65 70
100 105 110 115 120 125 130 140
12 12 12 12 12 12 12 12
7.916 9.062 10.534 11.911 13.667 15.297 17.361 21.663
①,注：M48~M56 螺母小孔深度为 8 mm，其他为 10 mm。
②,R 型螺母为圆形螺母，设计时与AR 、BR 型液压拉伸器相配用。

技术条件和引用标准

钢号
材料标准
螺母规格
热处理制度
抗拉强度
屈服点
延长率
冲击功
硬度
尺寸与公差
表面缺陷
表面处理
25 40Mn 30CrMoA
GB 699 GB 699 GB 3077
M48 M48~M140 M48~>M140
正火 调质
≥450 ≥590 ≥765
≥275 ≥355 ≥635
≥23 ≥17 ≥12
≥71 ≥59 ≥71
≤170 187~229 187~229
螺纹的基本尺寸按GB 196 规定，公差按GB 197 规定的6H,螺纹牙底为圆形。螺母的其他尺寸公差按GB 3103.1 中的A 级。
螺纹表面不允许有裂纹、碰伤和毛刺。螺母与法兰接触面、球面不得有槽痕、划伤等缺陷。
螺母表面须经磷化处理。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
