首页 产品与标准 JB 998 - 1977 焊接式铰接管接头体

焊接式铰接管接头体 JB 998 - 1977

选择规格尺寸 点击↓

10

14

18

(18)

22

(22)

28

34

42

50

同规格，其他部分尺寸不同
括号内尺寸为非优选

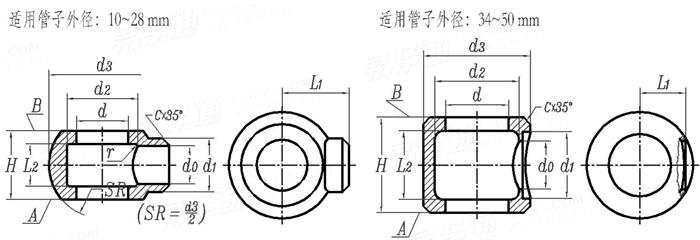

JB 998 - 1977 焊接式铰接管接头体

尺寸单位: mm
机械行业JB 998 - 1977 JB998 998JB 焊接式铰接管接头体
JB 998 - 1977 焊接式铰接管接头体
扫一扫分享
公差
管外径
10 14 18 (18) 22 (22) 28 34 42 50
d0
d 最小值=公称
最大值
d1
d2
d3
L1
L2
H
c
r
6 10 12 12 15 15 20 25 32 36
10 14 18 20 22 24 27 33 42 48
10.2 14.24 18.24 20.24 22.28 24.28 27.28 33.34 42.34 48.34
11 16 19 19 22 22 28 34.8 42.8 50.8
13 19 25 25 30 30 37 44 54 61
22 28 36 36 46 46 56 64 78 90
15 20 25 25 30 30 35 24 30 33
7 11 15 15 19 19 22 36 45 52
13 18 22 22 30 30 36 50 64 72
1.5 2 2 2 2.5 2.5 3.5 3.5 5 5
1.5 2 2 2 2 2 4 4 4 4
①,括号内尺寸仅限于农机管接头选用。
②,技术条件按 JB 1003-77 的规定。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
