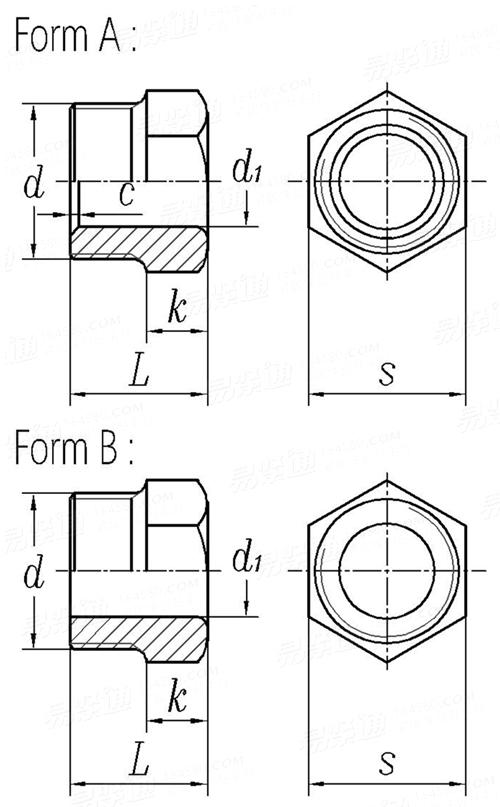

非钎焊和钎焊管螺纹接头.锁紧螺钉 [套管接头] DIN 3871 - 1995

选择规格尺寸点击↓

同规格，其他部分尺寸不同

尺寸单位: mm

德标DIN 3871 - 1995 DIN3871 3871DIN 非钎焊和钎焊管螺纹接头.锁紧螺钉 [套管接头]

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

规格

类型
d	A型
	B型
d₁	公称
	最大值
	最小值
L	公称
	最大值
	最小值
k	最小值
c
s
千件重kg	A型
	B型

LL	LL	LL	LL	LL	LL	L	L	L
M8*1	-	M10*1	M10*1	M12*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5
-	M10*1	M10*1	-	-	M12*1.5	M14*1.5	M16*1.5	M18*1.5
4	-	5	6	8	6	8	10	12
4.215	-	5.215	6.215	8.24	6.215	8.24	10.24	12.26
4.14	-	5.14	6.14	8.15	6.14	8.15	10.15	12.15
12	13	13	13	14	16	16	17	18
12.2	13.2	13.2	13.2	14.2	16.2	16.2	17.2	18.2
11.8	12.8	12.8	12.8	13.8	15.8	15.8	16.8	17.8
4	4	4	4	4.5	4.5	4.5	5.5	6
1	-	1	1	1	1	1	1.3	1.3
8	10	10	10	12	12	14	17	19
0.3	-	0.55	0.45	0.6	0.9	1.15	1.6	1.95
-	0.5	0.4	-	-	0.7	0.85	1.2	1.5

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
