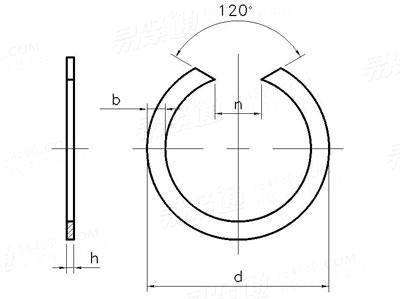

孔用压扁钢丝挡圈 QC /T 344 - 1999

选择规格尺寸点击↓

100

105

110

115

120

130

140

150

160

170

180

尺寸单位: mm

扫一扫分享

公差

螺纹规格
d

d	公称
	最大值
	最小值
h	最大值
	最小值
b
n

21.5	23.5	25.9	26.9	27.9	30.1	32.1	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5
21.65	23.65	26.05	27.05	28.05	30.3	32.3	34.6	36.7	38	39	40	41	43.7	45.7
21.35	23.35	25.75	26.75	27.75	29.9	31.9	34.2	36.3	37.6	38.6	39.6	40.6	43.3	45.3
1	1	1	1	1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
0.9	0.9	0.9	0.9	0.9	1	1	1	1	1	1	1	1	1	1
2.5	2.5	2.5	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
8	8	8	8	8	8	8	8	10	10	10	10	10	12	12

螺纹规格
d

d	公称
	最大值
	最小值
h	最大值
	最小值
b
n

48.5	51.5	54.2	56.2	59.2	62.2	64.2	66.2	69.2	72.5	74.5	76.5	79.5	82.5	85.5
48.7	51.8	54.5	56.5	59.5	62.5	64.5	66.5	69.5	72.8	74.8	76.8	79.8	82.9	85.9
48.3	51.2	53.9	55.9	58.9	61.9	63.9	65.9	68.9	72.2	74.2	76.2	79.2	82.1	85.1
1.1	1.1	1.1	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7	1.7
1	1	1	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
4	4	4	4	4	4	4	4	4	4	4	5	5	5	5
12	12	15	15	15	15	15	15	15	15	15	15	15	15	15

螺纹规格
d

100

105

110

115

120

130

140

150

160

170

180

d	公称
	最大值
	最小值
h	最大值
	最小值
b
n

90.5	95.5	100.5	105.5	112	117	122	127	137	147	158	169	179.5	189.5
91	96	101	106	112.5	117.5	122.5	127.5	137.5	147.5	158.5	169.5	180	190.1
90	95	100	105	111.5	116.5	121.5	126.5	136.5	146.5	157.5	168.5	179	188.9
2.5	2.5	2.5	2.5	2.5	2.8	2.8	2.8	2.8	2.8	2.8	2.8	3.2	3.2
2.4	2.4	2.4	2.4	2.4	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.08	3.08
7	7	7	7	7	7	7	7	7	7	7	7	9.5	9.5
20	20	20	20	20	20	25	25	25	25	25	25	30	30

采用标准

GB 959.2 - 1986

挡圈技术条件 - 钢丝挡圈

技术条件和引用标准

材料
表面处理
其他技术条件

65Mn 按GB/T 3525 的规定或用压扁钢丝

氧化H·Y按JB 2864的规定

GB/T 959.1

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！

告诉我在“易紧通”看到，将给您优惠

瑞安市东瓯标准件厂

联系人：戴隆武

10783855 移动电话： 18967008666 电话：0577-65200989 Email:

登陆后可见

材质：65MN，可定制特殊材料。规格范围：齐全，可非标定制；表面处理：可以按照客户要求
