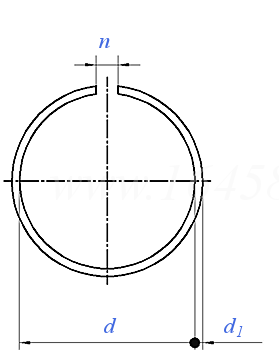

轴用钢丝挡圈 Q 437

选择规格尺寸点击↓

尺寸单位: mm

扫一扫分享

单重计算公差

螺纹规格
d

d	最大值
	最小值
d₁
n	≈

3	4	5	6	7	9	10.5	12.5	14.0	16.0	17.5	19.5	21.5	22.5	23.5	25.5
2.82	3.82	4.82	5.82	6.78	8.78	10.03	12.03	13.53	15.53	17.03	18.98	20.98	21.98	22.98	24.98
0.6	0.6	0.6	0.8	0.8	0.8	1.0	1.0	1.6	1.6	2.0	2.0	2.0	2.0	2.0	2.0
1	1	1	2	2	2	3	3	3	3	3	3	3	3	3	3

螺纹规格
d

d	最大值
	最小值
d₁
n	≈

27.5	29.0	32.0	35.0	37.0	39.0	42.0	45.0	47.0	51.0	56.0	61.0	66.0	71.0	76.0
26.98	28.48	31	34	36	38	41	44	46	49.8	54.8	59.8	64.8	69.8	74.8
2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
3	4	4	4	4	4	4	4	4	4	4	4	5	5	5

①,技术条件按 GB 959.2 规定。

替代列表

暂无

采用标准

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！

告诉我在“易紧通”看到，将给您优惠

瑞安市东瓯标准件厂

联系人：戴隆武

10783855 移动电话： 18967008666 电话：0577-65200989 Email:

登陆后可见

材质：65MN，可定制特殊材料。规格范围：齐全，可非标定制；表面处理：可以按照客户要求

[询价]
