首页 产品与标准 DIN 5417 (M3200/SP) - 1976 滚动轴承用紧固零件带环槽轴承用挡圈

滚动轴承用紧固零件带环槽轴承用挡圈 DIN 5417 (M3200/SP) - 1976

选择规格尺寸 点击↓

30

32

35

37

40

42

44

47

50

52

55

56

58

62

65

68

72

75

80

85

90

95

100

110

115

120

125

130

140

145

150

160

170

180

190

200

210

215

225

230

240

250

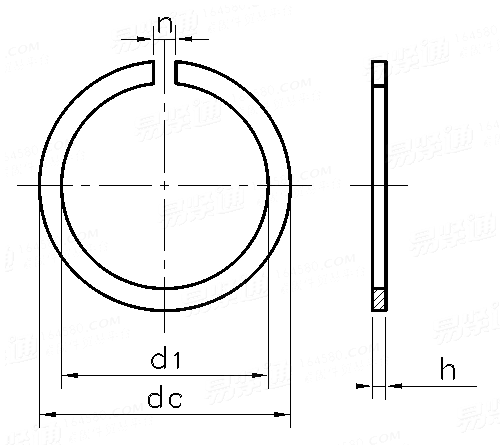

DIN 5417 (M3200/SP) - 1976 滚动轴承用紧固零件带环槽轴承用挡圈

尺寸单位: mm
德标DIN 5417 (M3200/SP) - 1976 DIN5417 541 滚动轴承用紧固零件带环槽轴承用挡圈
DIN 5417 (M3200/SP) - 1976 滚动轴承用紧固零件带环槽轴承用挡圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
使用在
30 32 35 37 40 42 44 47 50 52 55 56 58 62
h 最大值
最小值
d1 最大值
最小值
n ≈
dc 最大值
代号
千件重(钢制)≈kg
1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.7
1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.02 1.6
27.8 29.8 32.8 34.4 37.7 39.4 41.4 44.2 47.2 49.3 52.2 53.2 55.2 59
27.4 29.4 32.4 34 37.3 38.9 40.9 43.7 46.7 48.8 51.7 52.4 54.4 58.2
3 3 3 3 3 3 3 4 4 4 4 4 4 4
34.7 36.7 39.7 41.3 44.6 46.3 48.3 52.7 55.7 57.9 60.7 61.7 63.7 67.7
SP 30 SP 32 SP 35 SP 37 SP 40 SP 42 SP 44 SP 47 SP 50 SP 52 SP 55 SP 56 SP 58 SP 62
2.78 2.98 3.22 3.36 3.6 3.75 4 5.3 5.78 5.92 6.17 6.45 6.67 10.5
使用在
65 68 72 75 80 85 90 95 100 110 115 120 125 130
h 最大值
最小值
d1 最大值
最小值
n ≈
dc 最大值
代号
千件重(钢制)≈kg
1.7 1.7 1.7 1.7 1.7 1.7 2.46 2.46 2.46 2.46 2.46 2.82 2.82 2.82
1.6 1.6 1.6 1.6 1.6 1.6 2.36 2.36 2.36 2.36 2.36 2.72 2.72 2.72
62 64.2 68.2 71.2 76.2 81.2 86.2 91.2 96.2 106.2 111.2 114.6 119.6 124.6
61.2 63.4 67.4 70.4 75.4 80.4 85.4 90.4 95.2 105.2 110.2 113.6 118.6 123.6
4 5 5 5 5 5 5 5 5 5 5 7 7 7
70.7 74.6 78.6 81.6 86.6 91.6 96.5 101.6 106.5 116.6 121.6 129.7 134.7 139.7
SP 65 SP 68 SP 72 SP 75 SP 80 SP 85 SP 90 SP 95 SP 100 SP 110 SP 115 SP 120 SP 125 SP 130
11 12.6 14.7 15.3 16.3 17.5 26.6 28.2 29.2 32.8 34.4 60.6 63 65.6
使用在
140 145 150 160 170 180 190 200 210 215 225 230 240 250
h 最大值
最小值
d1 最大值
最小值
n ≈
dc 最大值
代号
千件重(钢制)≈kg
2.82 2.82 2.82 2.82 3.1 3.1 3.1 3.1 3.1 3.1 3.5 3.5 3.5 3.5
2.72 2.72 2.72 2.72 3 3 3 3 3 3 3.4 3.4 3.4 3.4
134.6 139.6 144.5 154.5 162.9 172.8 182.8 192.8 202.7 207.7 216.1 221 231 241
133 138 142.9 152.9 161.3 171.2 181 191 200.9 205.9 214.3 219.2 229.2 239.2
7 7 7 7 10 10 10 10 10 10 10 10 10 10
149.7 154.7 159.7 169.7 182.9 192.9 202.9 212.9 222.8 227.8 237 242 252 262
SP 140 SP 145 SP 150 SP 160 SP 170 SP 180 SP 190 SP 200 SP 210 SP 215 SP 225 SP 230 SP 240 SP 250
70.6 73 77.2 81 122 128 139 148 156 160 196 200 209 220
替代列表
DIN 5417(M3200/SP) - 1976 DIN 5417 - 2011

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
