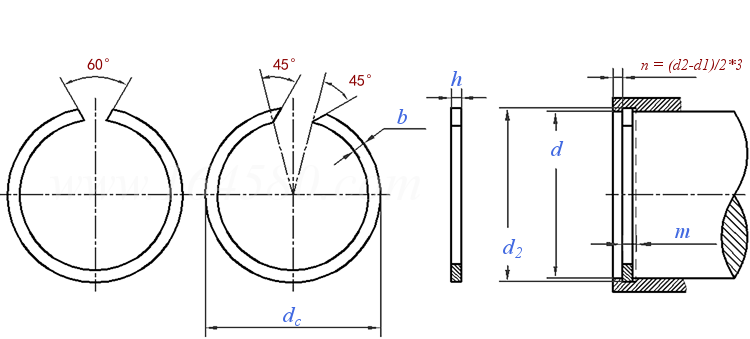

YJT 7015 (M2300/SB) 孔用压扁式钢丝挡圈 M2300/SB

尺寸单位: mm
企标YJT 7015 (M2300/SB) YJT7015 7015YJT 孔用压扁式钢丝挡圈 M2300/SB
YJT 7015 (M2300/SB) 孔用压扁式钢丝挡圈 M2300/SB
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
7 8 9 10 11 12 13 14 15 16 17 18 19 20
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
0.8 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2
0.7 0.7 0.7 0.7 0.9 0.9 0.9 0.9 0.9 1.1 1.1 1.1 1.1 1.1
1 1 1.1 1.2 1.3 1.3 1.3 1.3 1.3 1.6 1.7 1.75 1.75 1.75
0.9 0.9 1 1.1 1.2 1.2 1.2 1.2 1.2 1.5 1.6 1.65 1.65 1.65
7.5 8.5 9.5 10.6 11.6 12.7 13.8 14.8 15.8 16.8 17.8 18.9 19.9 21
7.3 8.3 9.3 10.4 11.4 12.4 13.5 14.5 15.5 16.5 17.5 18.5 19.6 20.6
7.39 8.39 9.39 10.49 11.51 12.51 13.61 14.61 15.61 16.61 17.61 18.63 19.73 20.73
0.9 0.9 0.9 0.9 1.1 1.1 1.1 1.1 1.1 1.3 1.3 1.3 1.3 1.3
0.09 0.1 0.13 0.15 0.21 0.25 0.28 0.31 0.34 0.53 0.55 0.68 0.72 0.76
公称直径
d
21 22 23 24 25 26 27 28 29 30 31 32 33 34
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5
1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4
1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 2.3 2.3 2.3 2.3 2.3
1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 2.2 2.2 2.2 2.2 2.2
22 23 24 25.2 26.2 27.2 28.2 29.2 30.2 31.4 32.4 33.4 34.4 35.4
21.6 22.6 23.6 24.8 25.8 26.8 27.8 28.8 29.8 31 32 33 34 35
21.73 22.73 23.73 24.93 25.93 26.93 27.93 28.93 29.93 31.16 32.16 33.16 34.16 35.16
1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.6 1.6 1.6 1.6 1.6
0.79 0.81 0.88 0.9 0.91 0.98 1.11 1.13 1.15 2 2.03 2.11 2.26 2.34
公称直径
d
35 37 38 39 40 42 43 44 45 46 47 48 50 52
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
36.4 38.8 39.8 40.8 41.8 43.8 44.8 45.8 46.8 47.8 48.8 49.8 51.8 54.3
36 38.2 39.2 40.2 41.2 43.2 44.2 45.2 46.2 47.2 48.2 49.2 51.2 53.5
36.16 38.36 39.36 40.36 41.36 43.36 44.36 45.36 46.36 47.36 48.36 49.36 51.39 53.69
1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
2.36 2.53 2.61 2.67 2.8 2.92 3.03 3.11 3.25 3.28 3.29 3.45 3.57 3.58
公称直径
d
53 55 57 58 60 62 63 65 68 70 72 73 74 76
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.9 1.9 1.9 1.9
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.8 2.8 2.8 2.8
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.7 2.7 2.7 2.7
55.3 57.3 59.3 60.3 62.3 64.3 65.3 67.3 70.3 72.3 74.6 75.6 76.6 78.6
54.5 56.5 58.5 59.5 61.5 63.5 64.5 66.5 69.5 71.5 73.8 74.8 75.8 77.8
54.69 56.69 58.69 59.69 61.69 63.69 64.69 66.69 69.69 71.69 73.99 74.99 75.99 77.99
1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 2.2 2.2 2.2 2.2
3.82 3.93 4.12 4.13 4.28 4.42 4.5 4.72 4.9 4.93 8.49 8.52 8.6 8.89
公称直径
d
78 79 80 81 82 83 85 86 88 90 92 93 95 97
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
1.9 1.9 1.9 1.9 1.9 1.9 1.9 1.9 2.4 2.4 2.4 2.4 2.4 2.4
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 3.4 3.4 3.4 3.4 3.4 3.4
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.3 3.3 3.3 3.3 3.3 3.3
80.6 81.6 82.6 83.6 84.6 85.6 87.6 88.6 91 93 95 96 98 100
79.8 80.8 81.8 82.8 83.8 84.8 86.8 87.8 90 92 94 95 97 99
79.99 81.02 82.02 83.02 84.02 85.02 87.02 88.02 90.22 92.22 94.22 95.22 97.22 99.22
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.7 2.7 2.7 2.7 2.7 2.7
9.05 9.07 9.22 9.31 9.45 9.63 9.81 9.91 15.4 15.6 16.6 16.8 16.9 17.1
公称直径
d
98 100 102 103 105 107 108 110 112 113 115 117 118 120
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4
3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
101 103 105.3 106.3 108.3 110.3 111.3 113.4 115.4 116.4 118.4 120.4 121.4 123.5
100 102 104.3 105.3 107.3 109.3 110.3 112.3 114.3 115.3 117.3 119.3 120.3 122.3
100.22 102.22 104.52 105.52 107.52 109.52 110.52 112.52 114.52 115.52 117.52 119.52 120.55 122.55
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
17.5 17.9 18.4 18.5 18.7 19.1 19.3 19.8 20.3 20.5 20.6 20.8 21.1 21.4
公称直径
d
123 125 127 130 133 135 137 140 143 150 153 160 163 165
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4
3.4 3.4 3.4 3.4 3.4 3.4 3.4 4 4 4 4 4 4 4
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.9 3.9 3.9 3.9 3.9 3.9 3.9
126.5 128.5 130.5 133.6 136.6 138.6 140.6 144 147 154.1 157.1 164.2 167.2 169.2
125.3 127.3 129.3 132.3 135.3 137.3 139.3 142.6 145.6 152.6 155.6 162.6 165.6 167.6
125.55 127.55 129.55 132.55 135.55 137.55 139.55 142.85 145.85 152.85 155.85 162.85 165.85 167.85
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
22 22.5 23 23.4 24.4 25 25.3 29.3 30.1 31.9 32.6 34.4 34.6 34.9
公称直径
d
170 173 175 180 183 190 195 200 205 210 215 220 225 230
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3
2.4 2.4 2.4 2.4 2.4 2.9 2.9 2.9 2.9 2.9 2.9 2.9 2.9 2.9
4 4 4 4 4 5 5 5 5 5 5 5 5 5
3.9 3.9 3.9 3.9 3.9 4.9 4.9 4.9 4.9 4.9 4.9 4.9 4.9 4.9
174.3 177.3 179.3 184.5 187.5 194.9 199.9 205 210 215.1 220.1 225.2 230.2 235.3
172.6 175.6 177.6 182.6 185.6 193 198 203 208 213 218 223 228 233
172.85 175.85 177.85 182.89 185.89 193.29 198.29 203.29 208.29 213.29 218.29 223.29 228.29 233.29
2.7 2.7 2.7 2.7 2.7 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2
36.2 37.1 37.3 38.3 41 61.3 61.6 64.5 66.4 68.8 69.5 72.4 72.9 75.2
公称直径
d
240 250 260 270 280 290 300 310 320 325 330 340 350 355
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
3 3 4 4 4 4 4 4 4 4 4 4 4 4
2.9 2.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
5 5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
4.9 4.9 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4
245.4 255.5 267.6 277.7 287.8 297.9 307.9 318 328.1 333.1 338.2 348.3 358.4 363.4
243 253 265 275 285 295 305 315 325 330 335 345 355 360
243.29 253.32 265.32 275.32 285.32 295.32 305.32 315.32 325.36 330.36 335.36 345.36 355.36 360.36
3.2 3.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2
80.9 84.2 165 174 184 190 196 200 203 206 209 219 229 231
公称直径
d
360 370 375 380 390 395 400 410 415 420 430 440
h 最大值
最小值
b 最大值
最小值
dc 最小值
d2 最小值
最大值
m 最小值
千件重(钢制)≈kg
4 4 4 4 4 4 4 4 4 4 4 4
3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4
368.5 378.5 383.5 388.6 398.7 403.7 408.9 419 424 429.1 439.2 449.3
365 375 380 385 395 400 405 415 420 425 435 445
365.36 375.36 380.36 385.36 395.36 400.36 405.4 415.4 420.4 425.4 435.4 445.4
4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2
233 236 240 242 253 257 260 266 273 277 285 294

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
