轴用钢丝挡圈 DIN 9927 - 2021

选择规格尺寸 点击↓

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

32

35

37

38

40

42

43

44

45

47

48

50

52

55

58

60

62

63

65

68

70

72

73

75

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

200

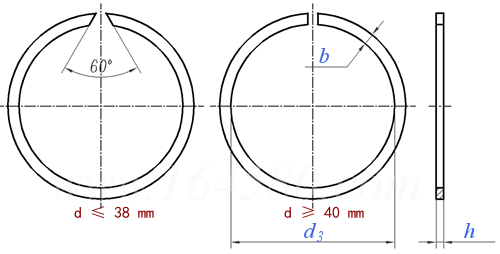

DIN 9927 - 2021 轴用钢丝挡圈

尺寸单位: mm
德标DIN 9927 - 2021 DIN9927 9927DIN 轴用钢丝挡圈
DIN 9927 - 2021 轴用钢丝挡圈
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
d3 最大值=公称
最小值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
3.7 4.7 5.6 6.5 7.4 8.4 9.4 10.2 11.2 12.2 13.1 14 15 16 17
3.4 4.4 5.3 6.2 7.1 8.1 9 9.8 10.8 11.8 12.7 13.6 14.6 15.2 16.2
0.5 0.5 0.7 0.7 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2
0.4 0.4 0.6 0.6 0.9 0.9 0.9 0.9 0.9 0.9 1.1 1.1 1.1 1.1 1.1
0.8 1 1.1 1.2 1.3 1.3 1.3 1.3 1.3 1.3 1.5 1.75 1.75 1.75 1.75
0.7 0.9 1 1.1 1.2 1.2 1.2 1.2 1.2 1.2 1.4 1.65 1.65 1.65 1.65
0.02 0.05 0.09 0.12 0.2 0.24 0.25 0.29 0.3 0.34 0.5 0.66 0.69 0.72 0.75
公称直径
19 20 21 22 24 25 26 27 28 29 30 32 35 37 38
d3 最大值=公称
最小值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
17.9 18.7 19.7 20.7 22.5 23.5 24.5 25.5 26.5 27.5 28.5 30.2 33.2 35.2 36.2
17.1 17.9 18.9 19.9 21.5 22.5 23.5 24.5 25.5 26.5 27.5 29 32 34 35
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4
1.75 1.75 1.75 1.75 1.75 1.75 1.75 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
1.65 1.65 1.65 1.65 1.65 1.65 1.65 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
0.8 0.84 0.87 0.91 0.99 1 1.1 2 2.11 2.2 2.33 2.41 2.51 2.72 2.83
公称直径
40 42 43 44 45 47 48 50 52 55 58 60 62 63 65
d3 最大值=公称
最小值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
37.8 39.8 40.8 41.8 42.8 44.8 45.8 47.8 49.8 52.6 55.6 57.6 59.6 60.6 62.6
36.6 38.6 39.6 40.6 41.6 43.6 44.6 46.6 48.3 51.1 54.1 56.1 58.1 59.1 61.1
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
2.91 3.1 3.25 3.3 3.39 3.48 3.6 3.73 3.92 4.11 4.4 4.55 4.56 4.58 4.64
公称直径
68 70 72 73 75 80 85 90 95 100 105 110 115 120 125
d3 最大值=公称
最小值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
65.4 67.4 69.4 70.4 72.4 77.4 82 87 92 97 101.7 106.6 111.6 116.5 121.5
63.9 65.9 67.9 68.9 70.9 75.9 80.3 85.3 90.3 95.3 100 104.9 109.9 114.8 119.5
2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
1.9 1.9 1.9 1.9 1.9 1.9 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4
2.8 2.8 2.8 2.8 2.8 2.8 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4
2.7 2.7 2.7 2.7 2.7 2.7 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
8.59 8.71 8.8 8.9 9.32 9.67 16 16 18.2 18.9 20.7 20.9 22.1 24.1 25.1
公称直径
130 135 140 145 150 155 160 165 170 175 180 185 190 195 200
d3 最大值=公称
最小值
h 最大值=公称
最小值
b 最大值=公称
最小值
千件重kg
126.4 131.1 136 141 145.9 150.9 155.8 160.8 165.7 170.7 175.2 180.2 185.1 190.1 195
124.4 129.1 134 139 143.9 148.9 153.8 158.8 163.7 168.7 173.2 177.7 182.6 187.6 192.5
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.9 2.9 2.9 2.9 2.9
3.4 4 4 4 4 4 4 4 4 4 5 5 5 5 5
3.3 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 4.9 4.9 4.9 4.9 4.9
26.6 30.2 31.1 32.6 32.8 34.7 36.6 37.4 38.5 39.4 61.2 63.9 65.9 67.5 68.4

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
