首页 产品与标准 QC /T 870 - 2011 双头螺柱 bm=1.25d

双头螺柱 bm=1.25d QC /T 870 - 2011

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

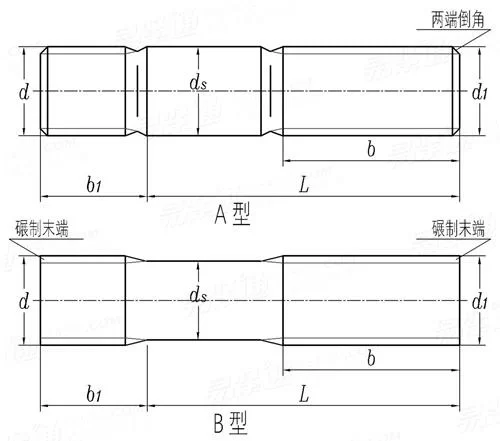

QC /T 870 - 2011 双头螺柱 bm=1.25d

尺寸单位: mm
汽标QC /T870 - 2011 QC870 870QC 双头螺柱 bm=1.25d
汽标QC /T870 - 2011 QC870 870QC 双头螺柱 bm=1.25d
QC /T 870 - 2011 双头螺柱 bm=1.25d
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
公称长度L 注:选择后获得 螺纹长度
螺纹规格
d
M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P 型式1 d1=d (粗牙)
型式2 d (粗牙)
d1(细牙)
d1(细牙)
型式3 d (过渡配合螺纹)
d1(细牙)
d1(细牙)
型式4 d1=d (细牙)
ds ③ 最大值
最小值
b1 公称
最小值
最大值
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
- - 1 1 1.25 1.5 1.5 1.5 1.5 1.5 2
- - - 1.25 - - - - 2 2 -
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
- - 1 1 1.25 1.5 1.5 1.5 1.5 1.5 2
- - - 1.25 - - - - 2 2 -
- - - - - - - 1.5 1.5 1.5 2
5 6 8 10 12 14 16 18 20 22 24
4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48
6 8 10 12 15 18 20 22 25 28 30
5.4 7.25 9.25 11.1 14.1 17.1 18.95 20.95 23.95 26.95 28.95
6.6 8.75 10.75 12.9 15.9 18.9 21.05 23.05 26.05 29.05 31.05
螺纹长度b
- - - - - - - - - - -
①,产品代号：
Q120: 螺柱两端粗牙普通螺纹；
Q121: 螺柱一端粗牙普通螺纹，另一端细牙普通螺纹；
Q121B:螺柱一端粗牙普通螺纹，另一端稍细牙普通螺纹；
Q123: 螺柱一端过渡配合螺纹，另一端细牙普通螺纹；
Q123B:螺柱一端过渡配合螺纹，另一端稍细牙普通螺纹；
Q124: 螺柱两端粗牙普通螺纹，B型；
Q125: 螺柱两端细牙普通螺纹，B型。
②,当采用过渡配合螺纹时，与其配合的内螺纹公差应为4H
③,ds≈螺纹中径（仅适用于B型）

技术条件和引用标准

材料
螺纹 d 型式
型式1
型式2
型式3
型式4
d1 公差
标准
预涂胶(等级)
预涂胶(标准)
机械性能 等级
标准
公差 产品等级
标准
表面处理 种类
适用范围
标准
表面缺陷
验收及包装
钢
公差 标准
6g GB/T 196、GB/T 197
6g GB/T 196、GB/T 197
3K GB/T 1167
6g GB/T 196、GB/T 197
6g
GB/T 196、GB/T 197
锁固胶S，(型式1和型式2的d端)
QC/T 597
5.8、8.8、10.9
GB/T 3098.1
B
GB/T 3103.1
镀锌钝化 磷化 氧化 锌铝涂层
型式1(10.9级除外)
型式2(10.9级除外)
型式4(10.9级除外)		 型式1(10.9级除外)
型式2(10.9级除外)
型式3
型式4(10.9级除外)		 型式1
型式2
型式4
QC/T 625
GB/T 5779.1
GB/T 90.1、GB/T 90.2

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
