首页 产品与标准 DIN 797 - 2009 带孔锥端双头栓（专用地脚螺栓）

带孔锥端双头栓（专用地脚螺栓） DIN 797 - 2009

选择规格尺寸 点击↓

M24

M30

M36

M42

M48

M56

M64

M72

M80

M90

M100

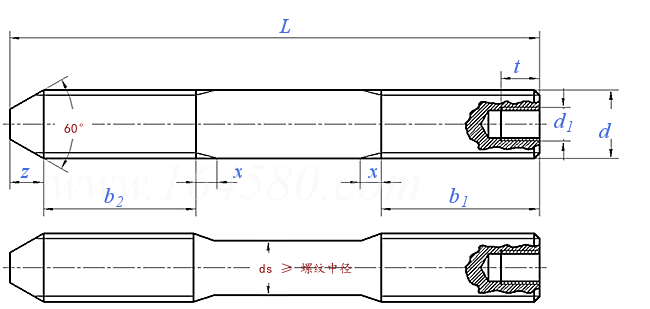

DIN 797 - 2009 带孔锥端双头栓（专用地脚螺栓）

尺寸单位: mm
德标DIN 797 - 2009 DIN797 797DIN 带孔锥端双头栓（专用地脚螺栓）
德标DIN 797 - 2009 DIN797 797DIN 带孔锥端双头栓（专用地脚螺栓）
DIN 797 - 2009 带孔锥端双头栓（专用地脚螺栓）
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
螺纹规格
d
M24 M30 M36 M42 M48 M56 M64 M72 M80 M90 M100
P 螺距
b1
b2
d1
t
z
3 3.5 4 4.5 5 5.5 6 6 6 6 6
75 85 95 105 120 140 155 170 185 205 225
110 120 140 150 160 170 190 200 220 240 260
- - M12 M12 M12 M16 M16 M16 M20 M20 M20
- - 22 22 22 26 26 26 33 33 33
14 18 22 25 28 32 36 40 45 50 56
①,x 按照 DIN 76-1
②,ds ≥ 螺纹中径
③,材料：
a)钢，性能等级：4.6, 5.6, 8.8按DIN EN ISO 898-1
b)其他强度等级或材料按协议规定
替代列表
DIN 797 - 1970 DIN 797 - 2005

相关材料标准或牌号

DIN 17200-1987
牌号
德国W-Nr.
DIN 17200-1987
牌号
德国W-Nr.
DIN 17200-1987
牌号
德国W-Nr.
DIN 17200-1987
牌号
德国W-Nr.

技术条件和引用标准

材料
钢
通用要求
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理
表面缺陷
验收及包装
DIN ISO 8992
8g
DIN ISO 965-1，DIN ISO 724
4.6，5.6，8.8
d＞M39 按协议
其他强度等级或材料按协议
DIN EN ISO 898-1
C
DIN EN ISO 4759-1
不经处理
电镀 DIN EN ISO 4042
热浸镀锌 DIN EN ISO 10684
锌片涂层 DIN EN ISO 10683
DIN EN 26157-1
DIN EN ISO 3269

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
