首页 产品与标准 DIN 2510-4 (HS) - 1971 腰状杆 双头螺柱 HS 型

腰状杆 双头螺柱 HS 型 DIN 2510-4 (HS) - 1971

选择规格尺寸 点击↓

M12

M16

M20

M24

M27

M30

M33

M36

M39

M42

M45

M48

M52

M56

M64

M72

M80

M90

M100

M110

(M120)

括号内尺寸为非优选

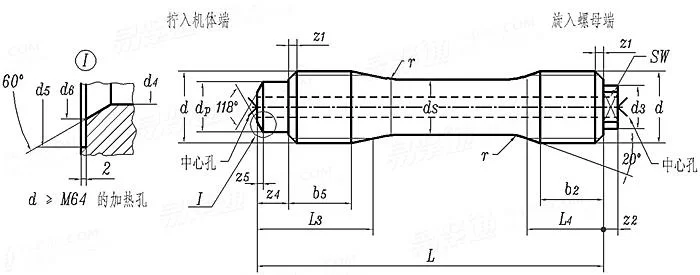

DIN 2510-4 (HS) - 1971 腰状杆 双头螺柱 HS 型

尺寸单位: mm
德标DIN 2510-4 (HS) - 1971 DIN2510-4 2510- 腰状杆 双头螺柱 HS 型
DIN 2510-4 (HS) - 1971 腰状杆 双头螺柱 HS 型
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
公称直径
d
M12 M16 M20 M24 M27 M30 M33 M36 M39 M42 M45
P 螺距
ds
d3
dp
b2
b5
L3
L4
r
SW
z1 最大值
z2
z4
z5
d4
d5
d6
1.75 2 2.5 3 3 3.5 3.5 4 4 4.5 4.5
8.5 12 15 18 20.5 23 25.5 27.5 30.5 32.5 35.5
8 12 14 14 18 18 25 25 28 28 32
8.5 12 15 18 21 23 26 28 31 33 36
13 16 20 24 27 30 33 36 39 42 45
10 13.5 16.5 20 22.5 25 27.5 30 32.5 35 37.5
21 26 33 39.5 42 48 50.5 56 58.5 65 67.5
16 19.5 24 29 32 36 39 42.5 45.5 49.5 52.5
10 10 10 16 16 16 16 20 20 20 20
7 10 11 11 13 13 22 22 24 24 27
1.75 2 2.5 3 3 3.5 3.5 4 4 4.5 4.5
4 5 6 6 6 6 9 9 10 10 11
6 7 9.5 11 11 13 13 14.5 14.5 17 17
1 1.5 1.5 2 2 2.5 2.5 3 3 3.5 3.5
- - - - - - - - - - -
- - - - - - - - - - -
- - - - - - - - - - -
公称直径
d
M48 M52 M56 M64 M72 M80 M90 M100 M110 (M120)
P 螺距
ds
d3
dp
b2
b5
L3
L4
r
SW
z1 最大值
z2
z4
z5
d4
d5
d6
5 5 5.5 6 6 6 6 6 6 6
37.5 41 44 51 58.5 66 75 84 92.5 102
32 36 40 42 50 50 50 50 50 50
38 42 45 52 60 68 78 88 98 108
48 52 56 64 72 80 90 100 110 120
39.5 43.5 46.5 53.5 60.5 67.5 76.5 85.5 94.5 103.5
73 76.5 83 90 97 104.5 114 123.5 132.5 142
56.5 60.5 65 74 82 90 100 110 120 130
20 20 25 25 25 25 25 25 25 32
27 30 32 36 41 41 41 41 41 41
5 5 5.5 6 6 6 6 6 6 6
11 12 13 14 15 15 15 15 15 15
18.5 18.5 20.5 19 19 19.5 20 20.5 20.5 21
4 4 4.5 2.5 2.5 3 3.5 4 4 4.5
- - - 18 25 25 25 25 25 25
- - - 25 32 32 32 32 32 32
- - - 30 37 37 37 37 37 37
替代列表
暂无

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
