PN16～32MPa 双头螺柱 JB /T 2773 - 1992

选择规格尺寸 点击↓

M14

M16

M20

M24

M27

M30

M33

M36

M39

M45

M56

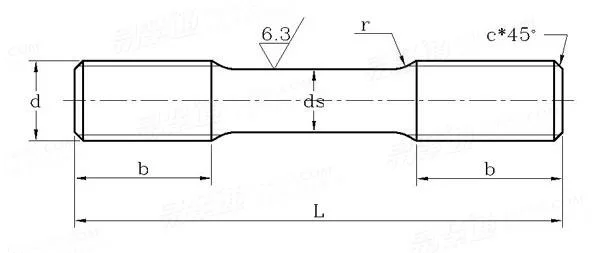

JB /T 2773 - 1992 PN16～32MPa 双头螺柱

尺寸单位: mm
机械行业JB /T2773 - 1992 JB2773 2773JB PN16～32MPa 双头螺柱
JB /T 2773 - 1992 PN16～32MPa 双头螺柱
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
螺纹规格
d
M14 M16 M20 M24 M27 M30 M33 M36 M39 M45 M56
P 螺距
b
ds
r
c
2 2 2.5 3 3 3.5 3.5 4 4 4.5 5.5
28 32 36 45 48 52 60 62 65 75 95
11 13 16.4 19.5 22.5 25 28 30 33 38 48
6 6 8 8 8 10 10 10 12 12 14
1.5 1.5 2 2 2 2.5 2.5 3 3 3 4
①,双头螺柱长度L为65~450mm
②,M - 6g

技术条件和引用标准

钢号
标准号
备注
σb(MPa )
σbS(MPa)
δ(% )
ψ(% )
ak(N・m/cm2)
HB
-
35 40 40MnVB 35CrMoA
GB 699 GD 3077
≤M24 仅适用于PM16.0 MPa - -
- ≥580 ≥900 ≥800
- ≥340 ≥750 ≥600
- ≥19 ≥15 ≥15
- ≥45 ≥45 ≥50
- ≥60 ≥80 ≥80
- 207~240 250~302 214~286
*螺纹尺寸按 GB 196 的规定， 其公差按 GB 197 的规定。
*双头螺柱应进行化学处理， 以防大气腐蚀。
*双头螺柱的磁粉探伤应符合 JB/T 450 的规定。
*双头螺柱的包装与标志应符合 GB 90 的规定。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
