圆螺母用止动垫圈 NF E 22-112 - 1969

选择规格尺寸 点击↓

20

22

25

28

30

32

35

38

40

42

45

48

50

52

55

58

60

62

65

68

70

72

75

76

80

82

85

86

90

92

95

96

100

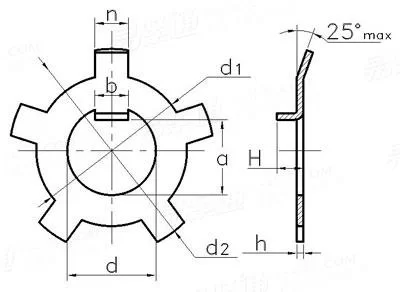

NF E 22-112 - 1969 圆螺母用止动垫圈

尺寸单位: mm
法国NF E22-112 - 1969 NF22-112 22-112NF 圆螺母用止动垫圈
NF E 22-112 - 1969 圆螺母用止动垫圈
扫一扫分享
公差
公称直径
20 22 25 28 30 32 35 38 40 42 45
d 最小值=公称
最大值
α 最小值=公称
最大值
d1 公称
最大值
最小值
b 最大值=公称
最小值
n 最大值=公称
最小值
H
d2 ≈
h ≈
最小外爪数
20.5 22.5 25.5 28.5 30.5 32.5 35.5 38.5 40.5 42.5 45.5
20.71 22.71 25.71 28.71 30.75 32.75 35.75 38.75 40.75 42.75 45.75
17 19 22 25 27 29 31 34 36 38 41
17.27 19.33 22.33 25.33 27.33 29.33 31.39 34.39 36.39 38.39 41.39
34 36 39 42 45 47 49 53 56 59 62
34.125 36.125 39.125 42.125 45.125 47.125 49.125 53.15 56.15 59.15 62.15
33.875 35.875 38.875 41.875 44.875 46.875 48.875 52.85 55.85 58.85 61.85
7.5 7.5 7.5 7.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5
7.28 7.28 7.28 7.28 9.28 9.28 9.28 9.28 9.28 9.28 9.28
7.5 7.5 7.5 7.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5
7.28 7.28 7.28 7.28 9.28 9.28 9.28 9.28 9.28 9.28 9.28
6 6 6 6 6 6 6 8 8 8 8
46 48 51 54 60 62 64 68 74 77 80
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2
5 5 5 5 7 7 7 7 7 7 7
公称直径
48 50 52 55 58 60 62 65 68 70 72
d 最小值=公称
最大值
α 最小值=公称
最大值
d1 公称
最大值
最小值
b 最大值=公称
最小值
n 最大值=公称
最小值
H
d2 ≈
h ≈
最小外爪数
48.5 50.5 52.5 55.5 58.5 60.5 62.5 65.5 68.5 70.5 72.5
48.75 50.8 52.8 55.8 58.8 60.8 62.8 65.8 68.8 70.8 72.8
44 46 48 51 54 56 59 61 64 66 68
44.39 46.39 48.39 51.46 54.46 56.46 59.46 61.46 64.46 66.46 68.46
64 69 69 72 80 80 83 85 88 93 93
64.15 69.15 69.15 72.15 80.15 80.15 83.175 85.175 88.175 93.175 93.175
63.85 68.85 68.85 71.85 79.85 79.85 82.825 84.825 87.825 92.825 92.825
9.5 9.5 9.5 9.5 9.5 11.5 11.5 11.5 11.5 13.5 13.5
9.28 9.28 9.28 9.28 9.28 11.23 11.23 11.23 11.23 13.23 13.23
9.5 9.5 9.5 9.5 9.5 11.5 11.5 11.5 11.5 13.5 13.5
9.28 9.28 9.28 9.28 9.28 11.23 11.23 11.23 11.23 13.23 13.23
8 8 8 8 8 10 10 10 10 10 10
82 89 89 92 100 102 105 107 110 115 115
2 2 2 2 2 2 2 2 2 2 2
7 7 7 7 7 7 11 11 11 11 11
公称直径
75 76 80 82 85 86 90 92 95 96 100
d 最小值=公称
最大值
α 最小值=公称
最大值
d1 公称
最大值
最小值
b 最大值=公称
最小值
n 最大值=公称
最小值
H
d2 ≈
h ≈
最小外爪数
75.5 76.5 80.5 82.5 85.5 86.5 90.5 92.5 95.5 96.5 100.5
75.8 76.8 80.85 82.85 85.85 86.85 90.85 92.85 95.85 96.85 100.85
70 71 74 76 80 81 86 88 90 91 96
70.46 71.46 74.46 76.46 80.46 81.54 86.54 88.54 90.54 91.54 96.54
98 98 103 105 108 108 113 115 118 118 123
98.175 98.175 103.175 105.175 108.175 108.175 113.175 115.175 118.175 118.175 123.2
97.825 97.825 102.825 104.825 107.825 107.825 112.825 114.825 117.825 117.825 122.8
13.5 13.5 13.5 13.5 13.5 13.5 15.5 15.5 15.5 15.5 17.5
13.23 13.23 13.23 13.23 13.23 13.23 15.23 15.23 15.23 15.23 17.23
13.5 13.5 13.5 13.5 13.5 13.5 15.5 15.5 15.5 15.5 17.5
13.23 13.23 13.23 13.23 13.23 13.23 15.23 15.23 15.23 15.23 17.23
10 10 10 10 10 10 10 10 10 10 10
120 120 125 127 130 130 135 137 140 140 148
2 2 2 2 2 2 2 2 2 2 2
11 11 11 11 11 11 11 11 11 11 13

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
