首页 产品与标准 DIN 5406 - 1993 圆螺母用止动垫圈

圆螺母用止动垫圈 DIN 5406 - 1993

选择规格尺寸 点击↓

10

12

15

17

20

25

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

105

110

115

120

120

125

130

130

135

140

140

145

150

150

155

160

160

165

170

170

180

180

190

190

200

200

220

240

260

280

同规格，其他部分尺寸不同

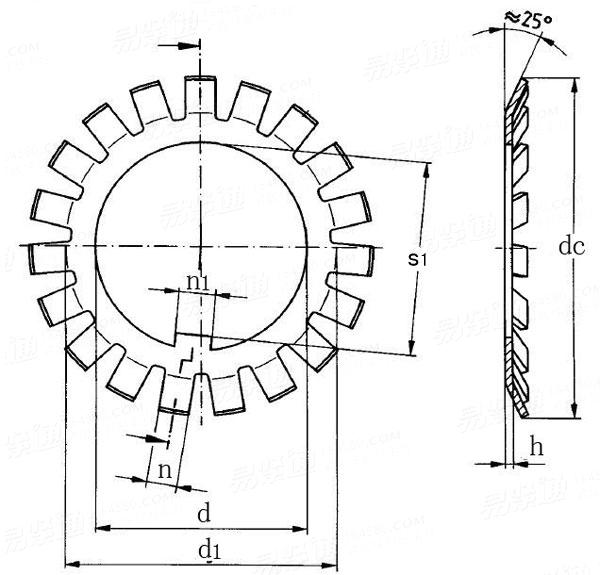

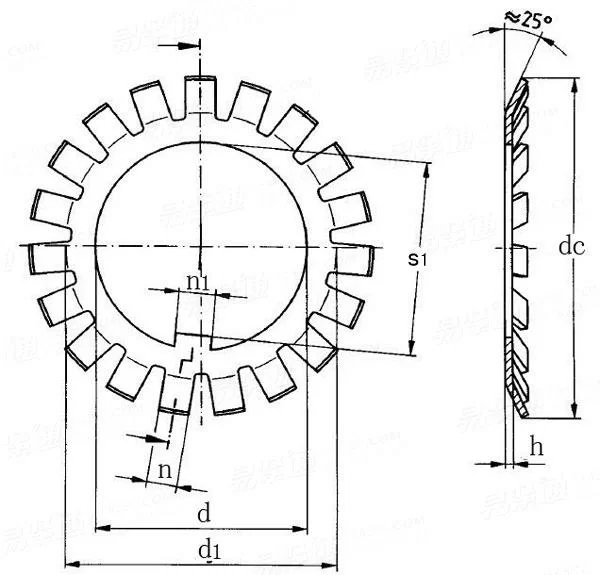

DIN 5406 - 1993 圆螺母用止动垫圈

尺寸单位: mm
德标DIN 5406 - 1993 DIN5406 5406DIN 圆螺母用止动垫圈
模型下载 替
DIN 5406 - 1993 圆螺母用止动垫圈
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
10 12 15 17 20 25 30 35 40 45 50 55 60
d 最大值
最小值
dc js17
d1 h13
n1 a15
s1 C11
n a15
h 最小值
齿数 最小值
百件重(钢制)≈kg
10.17 12.205 15.205 17.205 20.24 25.24 30.24 35.28 40.28 45.29 50.29 55.33 60.33
10.08 12.095 15.095 17.095 20.11 25.11 30.11 35.12 40.12 45.13 50.13 55.14 60.14
21 25 28 32 36 42 49 57 62 69 74 81 86
13.5 17 21 24 26 32 38 44 50 56 61 67 73
3 3 4 4 4 5 5 6 6 6 6 8 8
8.5 10.5 13.5 15.5 18.5 23 27.5 32.5 37.5 42.5 47.5 52.5 57.5
3 3 4 4 4 5 5 5 6 6 6 7 7
1 1 1 1 1 1.25 1.25 1.25 1.25 1.25 1.25 1.5 1.5
9 11 11 11 11 13 13 13 13 13 13 17 17
0.131 0.192 0.253 0.313 0.35 0.64 0.78 1.04 1.23 1.52 1.6 1.96 2.53
公称直径
d
65 70 75 80 85 90 95 100 105 110 115 120 120
d 最大值
最小值
dc js17
d1 h13
n1 a15
s1 C11
n a15
h 最小值
齿数 最小值
百件重(钢制)≈kg
65.33 70.34 75.34 80.34 85.39 90.39 95.39 100.39 105.4 110.4 115.4 120.4 120.4
65.14 70.15 75.15 80.15 85.17 90.17 95.17 100.17 105.18 110.18 115.18 120.18 120.18
92 98 104 112 119 126 133 142 145 154 159 151 164
79 85 90 95 102 108 113 120 126 133 137 135 138
8 8 8 10 10 10 10 12 12 12 12 14 14
62.5 66.5 71.5 76.5 81.5 86.5 91.5 96.5 100.5 105.5 110.5 115 115
7 8 8 8 8 10 10 10 12 12 12 12 12
1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 1.75 2 2 2
17 17 17 17 17 17 17 17 17 17 17 17 17
2.9 3.34 3.56 4.64 5.24 6.23 6.7 7.65 8.26 9.4 10.8 7.7 10.5
公称直径
d
125 130 130 135 140 140 145 150 150 155 160 160 165
d 最大值
最小值
dc js17
d1 h13
n1 a15
s1 C11
n a15
h 最小值
齿数 最小值
百件重(钢制)≈kg
125.45 130.45 130.45 135.45 140.45 140.45 145.46 150.46 150.46 155.46 160.46 160.46 165.48
125.2 130.2 130.2 135.2 140.2 140.2 145.21 150.21 150.21 155.21 160.21 160.21 165.23
170 161 175 185 171 192 202 188 205 212 199 217 222
148 145 149 160 155 160 171 170 171 182 180 182 193
14 14 14 14 16 16 16 16 16 16 18 18 18
120 125 125 130 135 135 140 145 145 147.5 154 154 157.5
12 12 12 14 12 14 14 14 14 16 14 16 16
2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5
17 17 17 17 17 17 17 17 17 19 19 19 19
11.8 8.7 11.3 14.4 10.9 14.2 16.8 11.3 15.5 20.9 16.2 22.9 24.1
公称直径
d
170 170 180 180 190 190 200 200 220 240 260 280
d 最大值
最小值
dc js17
d1 h13
n1 a15
s1 C11
n a15
h 最小值
齿数 最小值
百件重(钢制)≈kg
170.48 170.48 180.48 180.48 190.53 190.53 200.53 200.53 220.55 240.57 260.62 280.62
170.23 170.23 180.23 180.23 190.24 190.24 200.24 200.24 220.26 240.28 260.3 280.3
211 232 221 242 231 252 248 262 292 312 342 362
190 193 200 203 210 214 222 226 250 270 300 320
18 18 20 20 20 20 20 20 24 24 28 28
164 164 174 174 184 184 194 194 213 233 253 273
16 16 16 18 16 18 18 18 20 20 24 24
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3
19 19 19 19 19 19 19 19 19 19 19 19
17 24.7 18 26.8 20.5 27.8 21.4 29.3 40 40 60 62
替代列表
DIN 5406 - 1993 DIN 5406 - 2011

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
