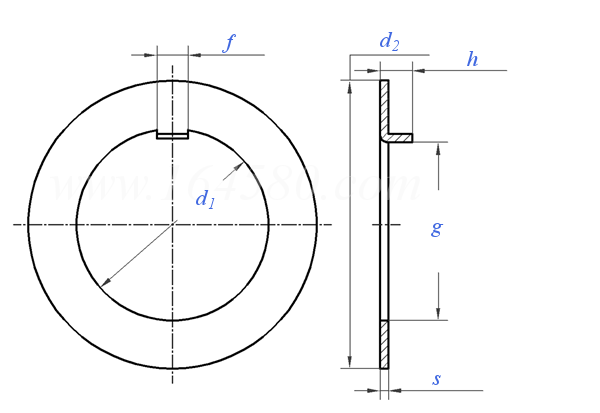

DIN 462 - 1973 内舌止动垫圈

尺寸单位: mm
德标DIN 462 - 1973 DIN462 462DIN 内舌止动垫圈
模型下载
DIN 462 - 1973 内舌止动垫圈
扫一扫分享
公差
公称直径
Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ26 Φ28 Φ30
d1 最小值=公称（H11）
最大值
d2 最大值=公称（h11）
最小值
s
f 公称（c11）
最大值
最小值
g 最小值=公称（H11）
最大值
h
6 8 10 12 14 16 18 20 22 24 26 28 30
6.075 8.09 10.09 12.11 14.11 16.11 18.11 20.13 22.13 24.13 26.13 28.13 30.13
16 20 25 28 30 32 34 36 40 42 45 50 50
15.89 19.87 24.87 27.87 29.87 31.84 33.84 35.84 39.84 41.84 44.84 49.84 49.84
0.8 0.8 0.8 0.8 0.8 1 1 1 1 1 1 1 1.2
3 3 4 5 5 5 6 6 6 6 7 7 7
2.94 2.94 3.93 4.93 4.93 4.93 5.93 5.93 5.93 5.93 6.92 6.92 6.92
2.88 2.88 3.855 4.855 4.855 4.855 5.855 5.855 5.855 5.855 6.83 6.83 6.83
3.9 5.9 7.4 9.3 11.4 13.5 15.4 17.5 19.5 21.6 23.5 25.5 27.5
3.975 5.975 7.49 9.39 11.51 13.61 15.51 17.61 19.63 21.73 23.63 25.63 27.63
2.5 2.5 3 3 3 3 4 4 4 4 5 5 5
公称直径
Φ32 Φ35 Φ38 Φ40 Φ42 Φ45 Φ48 Φ50 Φ52 Φ55 Φ58 Φ60 Φ62
d1 最小值=公称（H11）
最大值
d2 最大值=公称（h11）
最小值
s
f 公称（c11）
最大值
最小值
g 最小值=公称（H11）
最大值
h
32 35 38 40 42 45 48 50 52 55 58 60 62
32.16 35.16 38.16 40.16 42.16 45.16 48.16 50.16 52.19 55.19 58.19 60.19 62.19
52 55 58 62 62 68 75 75 80 80 90 90 95
51.81 54.81 57.81 61.81 61.81 67.81 74.81 74.81 79.81 79.81 89.78 89.78 94.78
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5
7 7 8 8 8 8 8 8 10 10 10 10 10
6.92 6.92 7.92 7.92 7.92 7.92 7.92 7.92 9.92 9.92 9.92 9.92 9.92
6.83 6.83 7.83 7.83 7.83 7.83 7.83 7.83 9.83 9.83 9.83 9.83 9.83
29.6 32.6 35.3 37.3 39.3 42.4 45.4 47.4 49.3 52.3 55.3 57.3 59.3
29.73 32.76 35.46 37.46 39.46 42.56 45.56 47.56 49.46 52.49 55.49 57.49 59.49
5 5 5 5 5 5 5 5 6 6 6 6 6
公称直径
Φ65 Φ68 Φ70 Φ72 Φ75 Φ80 Φ85 Φ90 Φ95 Φ100 Φ105 Φ110 Φ115
d1 最小值=公称（H11）
最大值
d2 最大值=公称（h11）
最小值
s
f 公称（c11）
最大值
最小值
g 最小值=公称（H11）
最大值
h
65 68 70 72 75 80 85 90 95 100 105 110 115
65.19 68.19 70.19 72.19 75.19 80.19 85.22 90.22 95.22 100.22 105.22 110.22 115.22
95 100 100 110 110 115 120 130 135 145 155 155 165
94.78 99.78 99.78 109.78 109.78 114.78 119.78 129.75 134.75 144.75 154.75 154.75 164.75
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
10 10 10 10 10 10 10 10 12 12 12 12 12
9.92 9.92 9.92 9.92 9.92 9.92 9.92 9.92 11.905 11.905 11.905 11.905 11.905
9.83 9.83 9.83 9.83 9.83 9.83 9.83 9.83 11.795 11.795 11.795 11.795 11.795
62.4 65.4 67.4 68.9 71.9 76.9 81.9 86.9 91.8 96.9 102 107 112
62.59 65.59 67.59 69.09 72.09 77.09 82.12 87.12 92.02 97.12 102.22 107.22 112.22
6 6 6 7 7 7 7 7 8 8 8 8 8
公称直径
Φ120 Φ125 Φ130 Φ140 Φ150 Φ160 Φ170 Φ180 Φ190 Φ200
d1 最小值=公称（H11）
最大值
d2 最大值=公称（h11）
最小值
s
f 公称（c11）
最大值
最小值
g 最小值=公称（H11）
最大值
h
120 125 130 140 150 160 170 180 190 200
120.22 125.25 130.25 140.25 150.25 160.25 170.25 180.25 190.29 200.29
165 180 180 195 205 220 230 245 260 270
164.75 179.75 179.75 194.71 204.71 219.71 229.71 244.71 259.68 269.68
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
12 12 12 12 12 12 12 12 12 12
11.905 11.905 11.905 11.905 11.905 11.905 11.905 11.905 11.905 11.905
11.795 11.795 11.795 11.795 11.795 11.795 11.795 11.795 11.795 11.795
117 122 127 137 147 157 167 177 187 197
117.22 122.25 127.25 137.25 147.25 157.25 167.25 177.25 187.29 197.29
8 8 8 8 8 10 10 10 10 10

相关材料标准或牌号

DIN 1624-1987
牌号
德国W-Nr.
DIN 1624-1987
牌号
德国W-Nr.

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
紧固件公差 平垫圈
注：技术数据仅供参考，请以官方原件为准！
