双头螺栓 - UNF螺纹 [Table 3] BS 2693-1 - 1956

选择规格尺寸点击↓

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

尺寸单位: 英寸(inch)

英标BS 2693-1 - 1956 BS2693-1 2693-1BS 双头螺栓 - UNF螺纹 [Table 3]

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级

螺纹尺寸
d

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

PP
大径	最大值
	最小值
中径	最大值
	最小值
小径	最大值
	最小值
L	最小值	b1=d
		b1=1.5d
D

28	24	24	20	20	18	18	16	14	12	12	12	12	12
0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.0000	1.1250	1.2500	1.3750	1.5000
0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136	1.2386	1.3636	1.4886
0.2294	0.2883	0.3510	0.4084	0.4712	0.5302	0.5929	0.7137	0.8332	0.9510	1.0762	1.2014	1.3265	1.4517
0.2265	0.2852	0.3478	0.4050	0.4675	0.5264	0.5889	0.7094	0.8286	0.9459	1.0709	1.1959	1.3209	1.4459
0.2088	0.2643	0.3270	0.3796	0.4424	0.4981	0.5608	0.6776	0.7920	0.9029	1.0281	1.1533	1.2784	1.4036
0.2037	0.2586	0.3211	0.3729	0.4356	0.4907	0.5533	0.6693	0.7828	0.8925	1.0176	1.1427	1.2677	1.3928
7/8	1-1/8	1-3/8	1-5/8	1-3/4	2	2-1/4	2-5/8	3-1/8	3-1/2	4	4-1/2	4-3/4	5-1/4
1	1-1/4	1-1/2	1-3/4	2	2-1/4	2-1/2	3	3-1/2	4	4-1/2	5	5-1/2	6
1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2

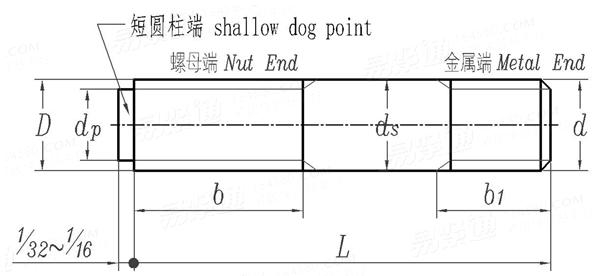

①,螺母端:
螺纹长度(b值)不包括不完整螺纹, 且应等于螺纹公称直径的两倍, 除非是由于螺柱较短导致光杆部分长度小于1/2d, 这样的情况下, 在将应保证光杆部分长度等于1/2d。
②,金属端:
1. 螺柱b1端的螺纹长度应包括不完整螺纹, 且应等于螺纹的标称直径或标称直径的1.5倍.
2. 螺纹的不完整螺纹长度不应小于2倍螺距或大于2.5倍螺距.
3. 螺纹长度公差应为正负1/32英寸，或正负半螺距，以较大者为准。
③,螺柱端部：
a）金属端：螺柱的金属端应具有一个90°夹角的倒角，深度略超过螺纹深度。
b）螺母端：螺柱的螺母端（有统一螺纹的螺柱除外）的精加工半径约为公称直径的1-1/4倍。统一螺纹应在螺母端加工一个短圆柱端，圆柱端直径约等于但不超过螺纹小径, 圆柱端长度范围为1/32~1/16英寸内。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
