锁紧螺母 - 重型(s型) ISO 6149-2 (LN) - 2006

选择规格尺寸 点击↓

M8

M10

M12

M14

M16

M18

M22

M27

M30

M33

M42

M48

M60

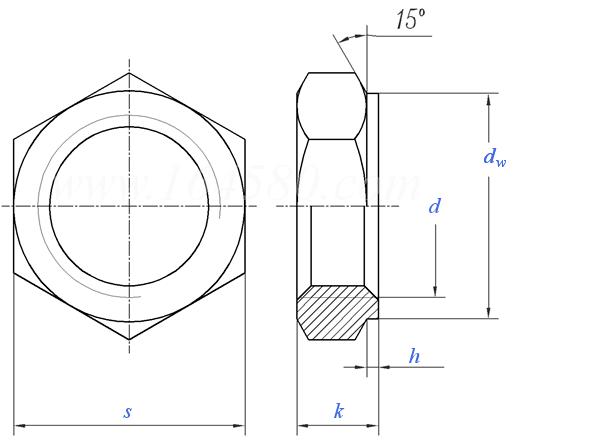

ISO  6149-2 (LN) - 2006 锁紧螺母 - 重型(s型)

尺寸单位: mm
国际ISO 6149-2 (LN) - 2006 ISO6149-2 6149- 锁紧螺母 - 重型(s型)
ISO  6149-2 (LN) - 2006 锁紧螺母 - 重型(s型)
扫一扫分享
螺纹尺寸
d
M8 M10 M12 M14 M16 M18 M22 M27 M30 M33 M42 M48 M60
P 螺距
k 公称
最小值
最大值
s
dw 公称
最小值
最大值
h 公称
最小值
最大值
1 1 1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2
7 7 8.5 8.5 9 10.5 11 13.5 13.5 13.5 14 15 17
6.8 6.8 8.3 8.3 8.8 10.3 10.8 13.3 13.3 13.3 13.8 14.8 16.8
7.2 7.2 8.7 8.7 9.2 10.7 11.2 13.7 13.7 13.7 14.2 15.2 17.2
12 14 17 19 22 24 27 32 36 41 50 55 65
11.8 13.8 16.8 18.8 21.8 23.8 26.8 31.8 35.8 40.8 49.8 54.8 64.8
11.6 13.6 16.6 18.6 21.6 23.6 26.6 31.6 35.6 40.6 49.6 54.6 64.6
12 14 17 19 22 24 27 32 36 41 50 55 65
1.5 1.5 2 2 2 2.5 2.5 2.5 2.5 3 3 3 3
1.4 1.4 1.9 1.9 1.9 2.4 2.4 2.4 2.4 2.9 2.9 2.9 2.9
1.6 1.6 2.1 2.1 2.1 2.6 2.6 2.6 2.6 3.1 3.1 3.1 3.1
注:技术数据仅供参考,请以官方原件为准!
