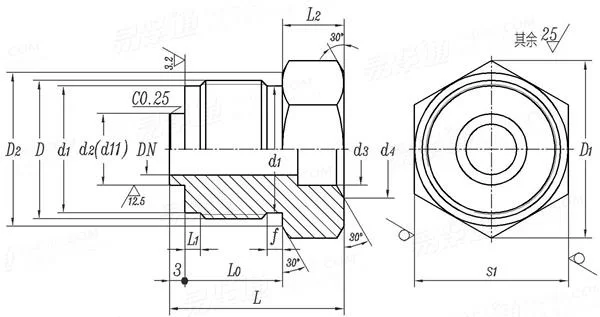

中间螺纹接头（06） CB /T 4328 - 2013

选择规格尺寸点击↓

尺寸单位: mm

船舶CB /T4328 - 2013 CB4328 4328CB 中间螺纹接头（06）

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径
DN

D
L
L₀
L₁
L₂
d₁
f
d₂
d₃	钢管
	铜管
d₄
s₁
D₁
D₂
单重≈kg	碳钢
	不锈钢
	黄铜
	青铜
	铁白铜

M18×1.5	M22×1.5	M24×1.5	M27×1.5	M36×2	M39×2	M48×2	M56×2
28	30	32	34	45	46	49	53
17	17	18	19	26	27	30	32
3	3	3	3	5	5	5	5
6	7	8	9	13	14	15	16
15.8	19.8	21.8	24.8	33	36	45	53
3	3	3	3	4	4	4	4
6	10	12	14	22	25	32	38
6 5	10.5	12.5	14.5	22.5	25.5	32.5	38.5
6	9	12	14	22	25	32	38
10	14	17	19	27	30	39	45
19	24	27	30	40	40	50	60
21.9	27.7	31.2	34.6	46.2	46.2	57.7	69.3
18	23	25	28	38	38	48	57
0.05	0.08	0.10	0.13	0.30	0.29	0.46	0.67
0.05	0.08	0.11	0.13	0.30	0.29	0.47	0.68
0.05	0.09	0.11	0.14	0.32	0.32	0.50	0.73
0.05	0.08	0.10	0.12	0.29	0.29	0.45	0.65
0.05	0.09	0.11	0.14	0.33	0.33	0.51	0.75

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
