卡套螺母 SAE J 514 (080110) - 2004

选择规格尺寸点击↓

1/8

3/16

1/4

5/16

3/8

1/2

5/8

3/4

7/8

1-1/4

1-1/2

尺寸单位: inch

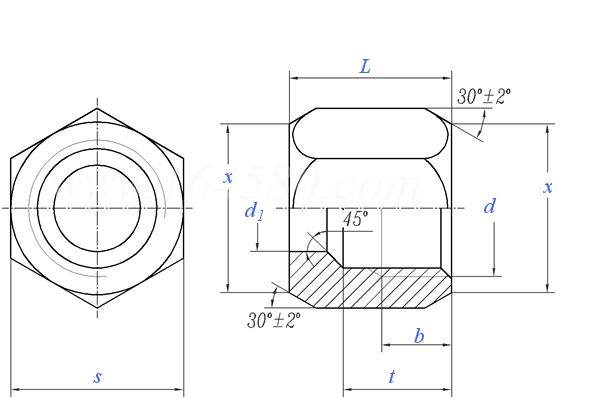

美标SAE J514 (080110) - 2004 SAE514 514SAE 卡套螺母

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照

管外径

1/8

3/16

1/4

5/16

3/8

1/2

5/8

3/4

7/8

1-1/4

1-1/2

d
PP	牙数
s
d₁	毫米	最小值=公称
		最大值
	英寸	最小值=公称
		最大值
t	毫米	最小值=公称
		最大值
	英寸	最小值=公称
		最大值
b	毫米	最小值
	英寸	最小值
L	毫米	±0.5
	英寸	±0.02
x	毫米	±0.3
	英寸	±0.01

5/16	3/8	7/16	1/2	9/16	3/4	7/8	1-1/16	1-3/16	1-5/16	1-5/8	1-7/8	2-1/2
24	24	20	20	18	16	14	12	12	12	12	12	12
3/8	7/16	9/16	5/8	11/16	7/8	1	1-1/4	1-3/8	1-1/2	2	2-1/4	2-7/8
3.3	4.9	6.48	8.08	9.65	12.83	16.03	19.2	22.38	25.55	32	38.35	51.16
3.4	5	6.58	8.18	9.75	12.96	16.16	19.33	22.51	25.68	32.15	38.5	51.31
0.130	0.193	0.255	0.318	0.380	0.505	0.631	0.756	0.881	1.006	1.260	1.510	2.014
0.134	0.197	0.259	0.322	0.384	0.510	0.636	0.761	0.886	1.011	1.266	1.516	2.020
9.86	11.66	13.64	14.02	14.43	15.21	17.2	17.2	17.2	17.2	16.38	16.23	15.62
10.26	12.06	14.04	14.42	14.83	15.61	17.6	17.6	17.6	17.6	16.78	16.63	16.02
0.388	0.459	0.537	0.552	0.568	0.599	0.677	0.677	0.677	0.677	0.645	0.639	0.615
0.404	0.475	0.553	0.568	0.584	0.615	0.693	0.693	0.693	0.693	0.661	0.655	0.631
8.3	10.3	11.9	12.3	12.7	13.1	14.7	14.3	14.3	14.3	13.5	13.1	12.7
0.328	0.406	0.469	0.483	0.500	0.516	0.578	0.562	0.562	0.562	0.531	0.515	0.500
13.5	15.5	17.8	18.3	19	21.3	23.4	24.6	25.4	26.7	26.7	26.2	28.4
0.53	0.61	0.70	0.72	0.75	0.84	0.92	0.97	1.00	1.05	1.05	1.03	1.12
9.1	10.7	13.7	15.2	17	21.8	24.9	31.5	34.5	37.6	50.3	56.9	72.6
0.36	0.42	0.54	0.60	0.67	0.86	0.98	1.24	1.36	1.48	1.98	2.24	2.86

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
