24度锥形接头螺母管螺母卡套螺母【表4】 JIS B 2351-1 (N) - 2000

选择规格尺寸点击↓

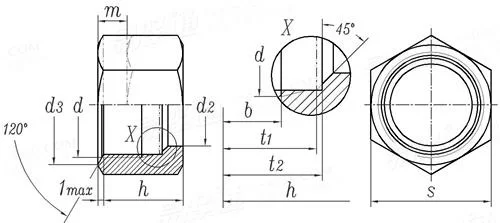

JIS B 2351-1 (N) - 2000 24度锥形接头螺母管螺母卡套螺母【表4】

尺寸单位: mm

日标JIS B2351-1 (N) - 2000 JIS2351-1 2351- 24度锥形接头螺母管螺母卡套螺母【表4】

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

管外径

类型
d
d₂	公称 (B11)
	公称 (+0.1)
d₃
b	最小值
h
m
s
t₁	公称 (+0.2)
t₂	公称 (+0.2)

LL	LL	LL	LL	L	L	L	L	L	L	L	L
M8×1	M10×1	M10×1	M12×1	M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M26×1.5	M30×2	M36×2
4	5	6	8	6	8	10	12	15	18	22	28
/	/	/	/	/	/	/	/	/	/	/	/
9.8	11.8	11.8	13.8	13.8	16.8	18.8	21.8	26.8	31.8	35.8	40.8
5	5.5	5.5	6	7	7	8	8	8.5	8.5	9.5	10
11	11.5	11.5	12	14.5	14.5	15.5	15.5	17	18	20	21
3.5	3.5	3.5	3.5	4	4	4	5	5	5	7	7
10	12	12	14	14	17	19	22	27	32	36	41
7.5	7.8	8.2	8.7	10	10	11	11	11.5	11.5	13.5	14
8	8.5	8.5	9	10.5	10.5	11.5	11.5	12.5	13	14.5	15

管外径

类型
d
d₂	公称 (B11)
	公称 (+0.1)
d₃
b	最小值
h
m
s
t₁	公称 (+0.2)
t₂	公称 (+0.2)

L	L	S	S	S	S	S	S	S	S	S
M45×2	M52×2	M14×1.5	M16×1.5	M18×1.5	M20×1.5	M24×1.5	M30×2	M36×2	M42×2	M52×2
/	/	6	8	10	12	16	20	25	30	/
35.3	42.3	/	/	/	/	/	/	/	/	38.3
49.8	59.6	16.8	18.8	21.8	23.8	29.8	35.8	45.8	49.8	59.6
12	12	8.5	8.5	8.5	8.5	10.5	12	14	15	17
24	24	16.5	16.5	17.5	17.5	20.5	24	27	29	32.5
8	8	5	5	5	5	6	8	9	10	10
50	60	17	19	22	24	30	36	46	50	60
16	16	11	11	11	11	13	15.5	17	18	19.5
17	17	12.5	12.5	12.5	12.5	14.5	17	19	20	22.5

采用标准

JIS B 2351-1 - 2000

24度锥形端头和卡套【表3】

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
