BS型双头螺柱 HG /T 21573.2 (BS) - 1995

选择规格尺寸点击↓

M48 BS-I

M48 BS-II

M48 BS-III

M52 BS-I

M52 BS-II

M52 BS-III

M56 BS-I

M56 BS-II

M56 BS-III

M64 BS-I

M64 BS-II

M64 BS-III

M72 BS-I

M72 BS-II

M72 BS-III

M80 BS-I

M80 BS-II

M80 BS-III

M85 BS-I

M85 BS-II

M85 BS-III

M90 BS-I

M90 BS-II

M90 BS-III

M100 BS-I

M100 BS-II

M100 BS-III

M105 BS-I

M105 BS-II

M105 BS-III

M110 BS-I

M110 BS-II

M110 BS-III

M115 BS-I

M115 BS-II

M115 BS-III

M120 BS-I

M120 BS-II

M120 BS-III

M125 BS-I

M125 BS-II

M125 BS-III

M130 BS-I

M130 BS-II

M130 BS-III

M140 BS-I

M140 BS-II

M140 BS-III

尺寸单位: mm

化工HG /T21573.2 (BS) - 1995 HG21573.2 215 BS型双头螺柱

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹尺寸
d

M48
BS-I

M48
BS-II

M48
BS-III

M52
BS-I

M52
BS-II

M52
BS-III

M56
BS-I

M56
BS-II

M56
BS-III

M64
BS-I

M64
BS-II

M64
BS-III

M72
BS-I

M72
BS-II

M72
BS-III

M80
BS-I

P	螺距
类型
d
d_s
d₂
d₀
t
b₂
b₁
b
增减10mm长度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I
48	48	48	52	52	52	56	56	56	64	64	64	72	72	72	80
40	40	40	44	44	44	48	48	48	56	56	56	64	64	64	72
32	32	32	36	36	36	45	45	45	50	50	50	50	50	50	50
10	10	-	10	10	-	10	10	-	12	12	-	12	12	-	12
30	30	-	30	30	-	30	30	-	35	35	-	35	35	-	35
240	150	100	240	155	110	240	150	115	240	170	125	295	205	140	295
12	12	12	12	12	12	12	12	12	12	12	12	14	14	14	14
100	100	100	110	110	110	115	115	115	125	125	125	140	140	140	150
0.0986	0.0986	0.0986	0.1193	0.1193	0.1193	0.142	0.142	0.142	0.1933	0.1933	0.1933	0.2525	0.2525	0.2525	0.3196

千件钢制重≈kg

螺纹尺寸
d

M80
BS-II

M80
BS-III

M85
BS-I

M85
BS-II

M85
BS-III

M90
BS-I

M90
BS-II

M90
BS-III

M100
BS-I

M100
BS-II

M100
BS-III

M105
BS-I

M105
BS-II

M105
BS-III

M110
BS-I

M110
BS-II

P	螺距
类型
d
d_s
d₂
d₀
t
b₂
b₁
b
增减10mm长度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ
80	80	85	85	85	90	90	90	100	100	100	105	105	105	110	110
72	72	77	77	77	82	82	82	92	92	92	97	97	97	102	102
50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
12	-	12	12	-	12	12	-	12	12	-	12	12	-	12	12
35	-	35	35	-	35	35	-	35	35	-	35	35	-	35	35
215	150	295	225	155	295	235	160	320	260	175	320	265	185	320	270
14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14
150	150	155	155	155	160	160	160	175	175	175	185	185	185	190	190
0.3196	0.3196	0.3654	0.3654	0.3654	0.4145	0.4145	0.4145	0.5218	0.5218	0.5218	0.5801	0.5801	0.5801	0.6414	0.6414

千件钢制重≈kg

螺纹尺寸
d

M110
BS-III

M115
BS-I

M115
BS-II

M115
BS-III

M120
BS-I

M120
BS-II

M120
BS-III

M125
BS-I

M125
BS-II

M125
BS-III

M130
BS-I

M130
BS-II

M130
BS-III

M140
BS-I

M140
BS-II

M140
BS-III

P	螺距
类型
d
d_s
d₂
d₀
t
b₂
b₁
b
增减10mm长度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ	BS-I	BS-Ⅱ	BS-Ⅲ
110	115	115	115	120	120	120	125	125	125	130	130	130	140	140	140
102	107	107	107	112	112	112	117	117	117	122	122	122	132	132	132
50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
-	12	12	-	12	12	-	12	12	-	12	12	-	12	12	-
-	35	35	-	35	35	-	35	35	-	35	35	-	35	35	-
190	355	290	200	355	295	205	355	300	210	390	320	220	390	330	235
14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14
190	200	200	200	205	205	205	210	210	210	220	220	220	235	235	235
0.6414	0.7058	0.7058	0.7058	0.7734	0.7734	0.7734	0.844	0.844	0.844	0.9176	0.9176	0.9176	1.074	1.074	1.074

千件钢制重≈kg

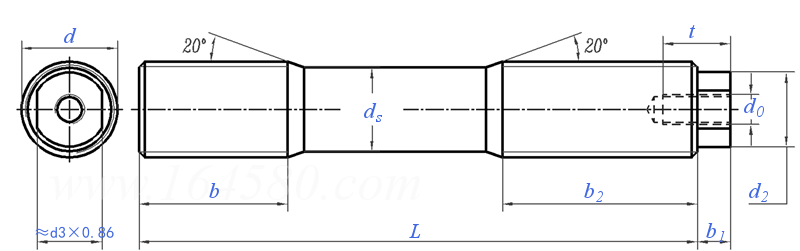

①,BS型双头螺柱为普通型螺柱结构，分I、II、III型三种型式。其结构型式、尺寸和重量分别按图表所示。I型与AR、AH型液压拉伸器相配用，II型与BR、BH型液压拉伸器相配用，III型用于手工上紧，与H型螺母相配用。

技术条件和引用标准

钢号
材料标准
螺柱规格
热处理制度
延长率
冲击功
硬度
抗拉强度
屈服点
尺寸与公差
其他

35	35CrMoA	25Cr2MoVA
GB 699	GB 3077	GB 3077
M48	M48~M80 >M80~M105	M48~>M105 >M105~M140
正火	调质
≥20	≥12	≥14
≥55	≥63
≤187	234~285	245~277
≥510	M48~M80：≥805 >M80~M105：≥735	M48~>M105：≥805 >M105~M140：≥735
≥295	M48~M80：≥685 >M80~M105：≥590	M48~>M105：≥685 >M105~M140：≥590
螺纹的基本尺寸按GB 196 规定，公差按GB 197 规定的6g,螺纹牙底为圆形。螺柱的其他尺寸公差按GB 3103.1 中的A 级。
①锻轧钢棒应按GB 4162《锻轧钢棒超声波探伤方法》进行超声波检查，且符合B 级要求。 ②螺柱精加工后需进行磁粉探伤检查，不允许有裂纹以及碰伤毛刺等缺陷。 ③螺柱表面须经磷化处理。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
