用于MS...型防松圈的HM...型滚动轴承用锁紧螺母（圆螺母） DIN 981 (HM) - 1993

选择规格尺寸点击↓

Tr220

Tr240

Tr260

Tr280

Tr300

Tr320

Tr340

Tr360

Tr380

Tr400

Tr420

Tr440

Tr460

Tr480

Tr500

Tr530

Tr560

Tr600

Tr630

Tr670

Tr710

Tr750

Tr800

Tr850

Tr900

Tr950

Tr1000

Tr1060

同规格，其他部分尺寸不同

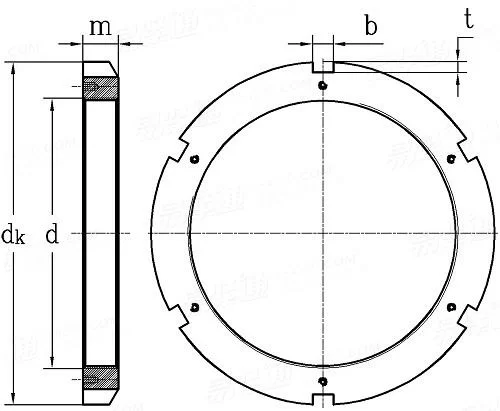

DIN 981 (HM) - 1993 用于MS...型防松圈的HM...型滚动轴承用锁紧螺母（圆螺母）

尺寸单位: mm

德标DIN 981 (HM) - 1993 DIN981 981DIN 用于MS...型防松圈的HM...型滚动轴承用锁紧螺母（圆螺母）

扫一扫分享

公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹规格
d

Tr220

Tr240

Tr260

Tr280

Tr300

Tr320

Tr340

P	螺距
d_k	h13	最大值
		最小值
k	h13	最大值
		最小值
b	JS14	公称
		最大值
		最小值
t	H17	最小值=公称
		最大值
代号
适用垫片型号	DIN 5406
单重(钢制)≈kg

4	4	4	4	4	4	4	4	4	4	5	5	5	5
260	280	290	300	310	330	330	350	380	360	400	380	440	400
259.19	279.19	289.19	299.19	309.19	329.11	329.11	349.11	379.11	359.11	399.11	379.11	439.03	399.11
30	32	34	34	34	35	38	36	40	42	42	42	55	45
29.67	31.61	33.61	33.61	33.61	34.61	37.61	35.61	39.61	41.61	41.61	41.61	54.54	44.61
20	20	20	20	20	24	24	24	24	24	24	24	28	24
20.26	20.26	20.26	20.26	20.26	24.26	24.26	24.26	24.26	24.26	24.26	24.26	28.26	24.26
19.74	19.74	19.74	19.74	19.74	23.74	23.74	23.74	23.74	23.74	23.74	23.74	27.74	23.74
9	10	10	10	10	12	10	12	12	12	12	12	15	12
10.5	11.5	11.5	11.5	11.5	13.8	11.5	13.8	13.8	13.8	13.8	13.8	16.8	13.8
HM 44 T	HM 3044	HM 3048	HM 48 T	HM 3052	HM 52 T	HM 56 T	HM 3056	HM 3160	HM 3060	HM 3064	HM 3164	HM 3068	HM 3168
MS 3044	MB 44	MS 3048	MB 48	MS 3048	MB 52	MS 3056	MB 56	MS 3060	MS 3160	MS 3064	MS 3164	MS 3064	MS 3168
3.09	5.16	5.16	5.91	5.67	8.4	6.78	8.99	11.7	9.62	13	9.94	23	11.7

螺纹规格
d

Tr360

Tr380

Tr400

Tr420

Tr440

Tr460

Tr480

P	螺距
d_k	h13	最大值
		最小值
k	h13	最大值
		最小值
b	JS14	公称
		最大值
		最小值
t	H17	最小值=公称
		最大值
代号
适用垫片型号	DIN 5406
单重(钢制)≈kg

5	5	5	5	5	5	5	5	5	5	5	5	5	5
460	420	490	450	520	470	540	490	560	520	540	580	560	620
459.03	419.03	489.03	449.03	518.90	469.03	538.90	489.03	558.90	518.90	538.90	578.90	558.90	618.90
58	45	60	48	62	52	70	52	70	60	60	75	60	75
57.54	44.61	59.54	47.61	61.54	51.54	69.54	51.54	69.54	59.54	59.54	74.54	59.54	74.54
28	28	32	28	32	28	32	32	36	32	32	36	36	36
28.26	28.26	32.31	28.26	32.31	28.31	32.31	32.31	36.31	32.31	32.31	36.31	36.31	36.31
27.74	27.74	31.69	27.74	31.69	27.69	31.69	31.69	35.69	31.69	31.69	35.69	35.69	35.69
15	13	18	14	18	14	18	14	20	15	15	20	15	20
16.8	14.8	19.8	15.8	19.8	15.8	19.8	15.8	22.1	16.8	16.8	22.1	16.8	22.1
HM 3172	HM 3072	HM 3076	HM 3176	HM 3180	HM 3080	HM 3084	HM 3184	HM 3088	HM 3188	HM 3192	HM 3092	HM 3096	HM 3196
MS 3072	MS 3168	MS 3076	MS 3176	MS 3076	MS 3180	MS 3084	MS 3180	MS 3088	MS 3188	MS 3088	MS 3188	MS 3096	MS 3196
25	12	30.8	14.9	36.7	16.9	43.3	17.4	45.1	26.2	27	50.2	28.3	62

螺纹规格
d

Tr500

Tr530

Tr560

Tr600

Tr630

Tr670

Tr710

P	螺距
d_k	h13	最大值
		最小值
k	h13	最大值
		最小值
b	JS14	公称
		最大值
		最小值
t	H17	最小值=公称
		最大值
代号
适用垫片型号	DIN 5406
单重(钢制)≈kg

5	5	6	6	6	6	6	6	6	6	6	6	7	7
630	580	630	670	650	710	700	750	800	730	780	850	830	900
628.90	578.90	628.90	668.75	648.75	708.75	698.75	748.75	798.75	728.75	778.75	848.60	828.60	898.60
80	68	68	80	75	85	75	85	95	75	80	106	90	106
79.54	67.54	67.54	79.54	74.54	84.46	74.54	84.46	94.46	74.54	79.54	105.46	89.46	105.46
40	36	40	40	40	45	40	45	50	45	45	50	50	55
40.31	36.31	40.31	40.31	40.31	45.31	40.31	45.31	50.31	45.31	45.31	50.31	50.31	55.37
39.69	35.69	39.69	39.69	39.69	44.69	39.69	44.69	49.69	44.69	44.69	49.69	49.69	54.63
23	15	20	23	20	25	20	25	28	20	20	28	25	30
25.1	16.8	22.1	25.1	22.1	27.1	22.1	27.1	30.1	22.1	22.1	30.1	27.1	32.1
HM 30/500	HM 31/500	HM 31/530	HM 30/530	HM 31/560	HM 30/560	HM 30/600	HM 31/600	HM 30/630	HM 31/630	HM 31/670	HM 30/670	HM 30/710	HM 31/710
MS 3096	MS 31/500	MS 30/530	MS 31/530	MS 30/560	MS 31/560	MS 30/530	MS 31/560	MS 30/630	MS 31/630	MS 30/670	MS 31/670	MS 30/710	MS 31/710
63.1	33.6	42.8	74.3	44.2	88.9	53.8	94.9	127	56	71.5	162	90.7	180

螺纹规格
d

Tr750

Tr800

Tr850

Tr900

Tr950

Tr1000

Tr1060

P	螺距
d_k	h13	最大值
		最小值
k	h13	最大值
		最小值
b	JS14	公称
		最大值
		最小值
t	H17	最小值=公称
		最大值
代号
适用垫片型号	DIN 5406
单重(钢制)≈kg

7	7	7	7	7	7	7	7	8	8	8	8	8	8
950	870	1000	920	1060	980	1030	1120	1080	1170	1240	1140	1200	1300
948.60	868.60	998.60	918.60	1058.35	978.60	1028.35	1118.35	1078.35	1168.35	1238.35	1138.35	1198.35	1298.05
112	90	112	90	118	90	100	125	100	125	125	100	100	125
111.46	89.46	111.46	89.46	117.46	89.46	99.46	124.37	99.46	124.37	124.37	99.46	99.46	124.37
60	55	60	55	70	60	60	70	60	70	70	60	60	70
60.37	55.37	60.37	55.37	70.37	60.37	60.37	70.37	60.37	70.37	70.37	60.37	60.37	70.37
59.63	54.63	59.63	54.63	69.63	59.63	59.63	69.63	59.63	69.63	69.63	59.63	59.63	69.63
34	25	34	25	38	25	25	38	25	38	38	25	25	38
36.5	27.1	36.5	27.1	40.5	27.1	27.1	40.5	27.1	40.5	40.5	27.1	27.1	40.5
HM 31/750	HM 30/750	HM 31/800	HM 30/800	HM 30/850	HM 31/850	HM 30/900	HM 31/900	HM 30/950	HM 31/950	HM 31/1000	HM 30/1000	HM 31/1060	HM 30/1060
MS 30/750	MS 31/750	MS 30/750	MS 31/750	MS 30/850	MS 31/850	MS 30/850	MS 31/900	MS 30/950	MS 31/950	MS 30/1000	MS 31/1000	MS 30/1000	MS 31/1000
208	95.1	221	102	254	118	139	303	148	321	374	170	180	396

替代列表

DIN 981HM - 1993 DIN 981HM - 2009

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
