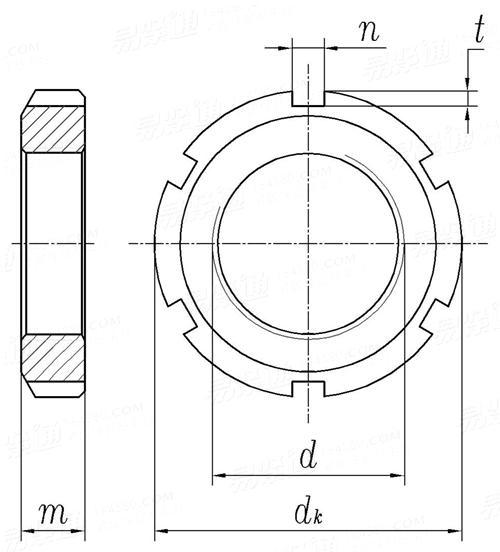

DIN 70852 - 1989 用锁紧片锁的开槽螺母(圆螺母)

尺寸单位: mm
德标DIN 70852 - 1989 DIN70852 70852DIN 用锁紧片锁的开槽螺母(圆螺母)
DIN 70852 - 1989 用锁紧片锁的开槽螺母(圆螺母)
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
螺纹规格
d
M10 M12 M14 M16 M18 M20 M22 M24 M26 M28 M30 M32 M35
P 螺距
m 最大值
最小值
n 公称
最大值
最小值
t 最大值
最小值
dk 最大值
最小值
凹槽数
适用DIN 70952
百件重(钢制)≈kg
1 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
5 6 6 6 6 6 7 7 7 7 7 8 8
4.925 5.925 5.925 5.925 5.925 5.925 6.91 6.91 6.91 6.91 6.91 7.91 7.91
4.5 4.5 4.5 5.5 5.5 5.5 6.5 6.5 6.5 6.5 6.5 7 7
4.645 4.645 4.645 5.645 5.645 5.645 6.67 6.67 6.67 6.67 6.67 7.17 7.17
4.57 4.57 4.57 5.57 5.57 5.57 6.58 6.58 6.58 6.58 6.58 7.08 7.08
1.9 1.9 1.9 2.4 2.4 2.4 2.9 2.9 2.9 2.9 2.9 3.4 3.4
1.8 1.8 1.8 2.3 2.3 2.3 2.8 2.8 2.8 2.8 2.8 3.3 3.3
20 22 24 28 30 32 36 38 40 42 44 48 50
19.79 21.79 23.79 27.79 29.79 31.75 35.75 37.75 39.75 41.75 43.75 47.75 49.75
4 4 4 4 4 4 4 4 4 4 4 4 4
10 12 14 16 18 20 22 24 26 28 30 32 35
0.724 1.003 1.14 1.55 1.71 1.87 2.8 3.02 3.24 3.46 3.67 5.16 5.1
螺纹规格
d
M38 M40 M42 M45 M48 M50 M52 M55 M60 M65 M70 M75 M80
P 螺距
m 最大值
最小值
n 公称
最大值
最小值
t 最大值
最小值
dk 最大值
最小值
凹槽数
适用DIN 70952
百件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
8 8 8 8 8 8 8 8 9 9 9 10 10
7.91 7.91 7.91 7.91 7.91 7.91 7.91 7.91 8.91 8.91 8.91 9.91 9.91
7 7 8 8 8 8 8 8 11 11 11 11 11
7.17 7.17 8.17 8.17 8.17 8.17 8.17 8.17 11.205 11.205 11.205 11.205 11.205
7.08 7.08 8.08 8.08 8.08 8.08 8.08 8.08 11.095 11.095 11.095 11.095 11.095
3.4 3.4 3.9 3.9 3.9 3.9 3.9 3.9 4.4 4.4 4.4 4.4 4.4
3.3 3.3 3.8 3.8 3.8 3.8 3.8 3.8 4.3 4.3 4.3 4.3 4.3
54 56 60 62 65 68 70 75 80 85 90 95 100
53.7 55.7 59.7 61.7 64.7 67.7 69.7 74.7 79.7 84.65 89.65 94.65 99.65
4 4 4 6 6 6 6 6 6 6 6 6 6
38 40 42 45 48 50 52 55 60 65 70 75 80
6.01 6.29 7.45 7.03 7.48 8.43 8.75 10.6 12.3 13.2 14.2 16.9 18
螺纹规格
d
M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145
P 螺距
m 最大值
最小值
n 公称
最大值
最小值
t 最大值
最小值
dk 最大值
最小值
凹槽数
适用DIN 70952
百件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
10 10 10 10 10 12 12 12 12 12 12 12 12
9.91 9.91 9.91 9.91 9.91 11.89 11.89 11.89 11.89 11.89 11.89 11.89 11.89
11 11 11 11 11 13 13 13 13 13 13 13 13
11.205 11.205 11.205 11.205 11.205 13.205 13.205 13.205 13.205 13.205 13.205 13.205 13.205
11.095 11.095 11.095 11.095 11.095 13.095 13.095 13.095 13.095 13.095 13.095 13.095 13.095
4.4 4.4 4.4 4.4 4.4 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6
4.3 4.3 4.3 4.3 4.3 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5
108 112 118 125 130 138 145 150 155 160 165 170 175
107.65 111.65 117.65 124.6 129.6 137.6 144.6 149.6 154.6 159.6 164.6 169.6 174.6
6 6 6 6 6 6 6 6 6 6 6 6 6
85 90 95 100 105 110 115 120 125 130 135 140 145
23 22.9 25.6 29.9 31.3 42.8 48.9 50.9 52.9 54.9 57 59 61
螺纹规格
d
M150 M155 M160 M165 M170 M175 M180 M185 M190 M195 M200
P 螺距
m 最大值
最小值
n 公称
最大值
最小值
t 最大值
最小值
dk 最大值
最小值
凹槽数
适用DIN 70952
百件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
12 12 12 12 12 14 14 14 14 14 14
11.89 11.89 11.89 11.89 11.89 13.89 13.89 13.89 13.89 13.89 13.89
13 13 13 13 13 13 13 15 15 15 15
13.205 13.205 13.205 13.205 13.205 13.205 13.205 15.205 15.205 15.205 15.205
13.095 13.095 13.095 13.095 13.095 13.095 13.095 15.095 15.095 15.095 15.095
5.6 5.6 5.6 5.6 5.6 5.6 5.6 8.1 8.1 8.1 8.1
5.5 5.5 5.5 5.5 5.5 5.5 5.5 8 8 8 8
180 185 190 198 202 208 215 222 230 235 240
179.6 184.54 189.54 197.54 201.54 207.54 214.54 221.54 229.54 234.54 239.54
8 8 8 8 8 8 8 8 8 8 8
150 155 160 165 170 175 180 185 190 195 200
62 64 66 76.6 75.9 96.1 104 108 123 126 129

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
