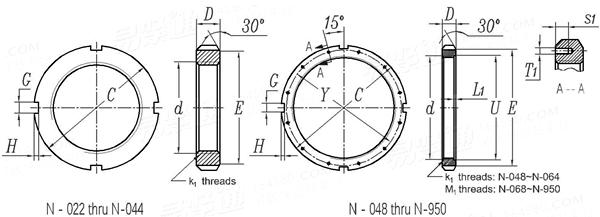

英制滚珠轴承和滚柱轴承配件 — 锁紧螺母 Table 4.2 ANSI /ABMA 8.2 - 1999

选择规格尺寸 点击↓

4.325

4.716

5.106

5.497

5.888

6.284

6.659

7.066

7.472

7.847

8.628

9.442

10.192

11.004

11.785

12.562

13.339

14.170

14.957

15.745

16.532

17.319

18.107

18.894

19.682

20.867

22.048

23.623

24.804

26.379

27.961

29.536

31.504

33.473

35.441

37.410

ANSI /ABMA 8.2 - 1999 英制滚珠轴承和滚柱轴承配件 — 锁紧螺母 Table 4.2

尺寸单位: inch
美标ANSI /ABMA8.2 - 1999 ANSI8.2 8.2ANSI 英制滚珠轴承和滚柱轴承配件 — 锁紧螺母 Table 4.2
ANSI /ABMA 8.2 - 1999 英制滚珠轴承和滚柱轴承配件 — 锁紧螺母 Table 4.2
扫一扫分享
公差
公称直径
d
4.325 4.716 5.106 5.497 5.888 6.284 6.659 7.066 7.472 7.847 8.628 9.442
代号
k1
M1
C 最大值 (英寸)
E 最大值 (英寸)
D 最大值 (英寸)
G 最小值 (英寸)
H 最大值 (英寸)
U 最小值 (英寸)
L1 最小值 (英寸)
Y 最小值 (英寸)
T1
s1 最小值 (英寸)
C 最大值 (毫米)
E 最大值 (毫米)
D 最大值 (毫米)
G 最小值 (毫米)
H 最大值 (毫米)
U 最小值 (毫米)
L1 最小值 (毫米)
Y 最小值 (毫米)
s1 最小值 (毫米)
N-022 N-024 N-026 N-028 N-030 N-032 N-034 N-036 N-038 N-040 N-044 N-048
12 12 12 12 12 8 8 8 8 8 8 6
/ / / / / / / / / / / /
5.318 5.693 6.130 6.505 7.130 7.505 7.880 8.255 8.693 9.443 10.255 11.443
4.901 5.313 5.703 6.109 6.688 7.094 7.484 7.875 8.266 8.750 9.531 10.625
0.791 0.823 0.885 0.948 0.979 1.041 1.073 1.104 1.135 1.198 1.260 1.354
0.485 0.485 0.485 0.485 0.610 0.610 0.610 0.610 0.610 0.735 0.860 0.860
0.198 0.198 0.198 0.198 0.229 0.229 0.229 0.229 0.229 0.323 0.385 0.385
/ / / / / / / / / / / /
/ / / / / / / / / / / /
/ / / / / / / / / / / 10.423
/ / / / / / / / / / / 5/16-18
/ / / / / / / / / / / 0.625
135.08 144.60 155.70 165.23 181.10 190.63 200.15 209.68 220.80 239.85 260.48 290.65
124.49 134.95 144.86 155.17 169.88 180.19 190.09 200.03 209.96 222.25 242.09 269.88
20.09 20.90 22.48 24.08 24.87 26.44 27.25 28.04 28.83 30.43 32.00 34.39
12.32 12.32 12.32 12.32 15.49 15.49 15.49 15.49 15.49 18.67 21.84 21.84
5.03 5.03 5.03 5.03 5.82 5.82 5.82 5.82 5.82 8.20 9.78 9.78
/ / / / / / / / / / / /
/ / / / / / / / / / / /
/ / / / / / / / / / / 264.74
/ / / / / / / / / / / 15.88
公称直径
d
10.192 11.004 11.785 12.562 13.339 14.170 14.957 15.745 16.532 17.319 18.107 18.894
代号
k1
M1
C 最大值 (英寸)
E 最大值 (英寸)
D 最大值 (英寸)
G 最小值 (英寸)
H 最大值 (英寸)
U 最小值 (英寸)
L1 最小值 (英寸)
Y 最小值 (英寸)
T1
s1 最小值 (英寸)
C 最大值 (毫米)
E 最大值 (毫米)
D 最大值 (毫米)
G 最小值 (毫米)
H 最大值 (毫米)
U 最小值 (毫米)
L1 最小值 (毫米)
Y 最小值 (毫米)
s1 最小值 (毫米)
N-052 N-056 N-060 N-064 N-068 N-072 N-076 N-080 N-084 N-088 N-092 N-096
6 6 6 6 / / / / / / / /
/ / / / 5 5 5 5 5 5 5 5
12.193 13.005 14.193 15.005 15.755 16.505 17.755 18.505 19.318 20.505 21.255 22.068
11.406 12.219 13.219 14.031 14.813 15.500 16.625 17.438 18.188 19.250 20.688 20.750
1.416 1.510 1.573 1.666 1.791 1.791 1.916 2.073 2.073 2.385 2.385 2.385
0.860 0.980 0.980 0.980 0.980 1.230 1.230 1.230 1.355 1.355 1.355 1.480
0.385 0.385 0.510 0.510 0.510 0.510 0.604 0.604 0.604 0.604 0.604 0.604
/ / / / 13.355 14.186 14.973 15.761 16.548 17.335 18.123 18.910
/ / / / 0.375 0.375 0.375 0.375 0.375 0.375 0.375 0.375
11.298 12.110 13.110 13.860 14.735 15.485 16.485 17.235 18.110 19.110 19.985 20.673
5/16-18 5/16-18 3/8-16 3/8-16 3/8-16 3/8-16 1/2-13 1/2-13 1/2-13 5/8-11 5/8-11 5/8-11
0.625 0.625 0.750 0.750 0.750 0.750 0.875 0.875 0.875 1.250 1.250 1.250
309.70 330.33 360.50 381.13 400.18 419.23 450.98 470.03 490.68 520.83 539.88 560.53
289.71 310.36 335.76 356.39 376.25 393.70 422.28 442.93 461.98 488.95 525.48 527.05
35.97 38.35 39.95 42.32 45.49 45.49 48.67 52.65 52.65 60.58 60.58 60.58
21.84 24.89 24.89 24.89 24.89 31.24 31.24 31.24 34.42 34.42 34.42 37.59
9.78 9.78 12.95 12.95 12.95 12.95 15.34 15.34 15.34 15.34 15.34 15.34
/ / / / 339.22 360.32 380.31 400.33 420.32 440.31 460.32 480.31
/ / / / 9.53 9.53 9.53 9.53 9.53 9.53 9.53 9.53
286.97 307.59 332.99 352.04 374.27 393.32 418.72 437.77 459.99 485.39 507.62 525.09
15.88 15.88 19.05 19.05 19.05 19.05 22.23 22.23 22.23 31.75 31.75 31.75
公称直径
d
19.682 20.867 22.048 23.623 24.804 26.379 27.961 29.536 31.504 33.473 35.441 37.410
代号
k1
M1
C 最大值 (英寸)
E 最大值 (英寸)
D 最大值 (英寸)
G 最小值 (英寸)
H 最大值 (英寸)
U 最小值 (英寸)
L1 最小值 (英寸)
Y 最小值 (英寸)
T1
s1 最小值 (英寸)
C 最大值 (毫米)
E 最大值 (毫米)
D 最大值 (毫米)
G 最小值 (毫米)
H 最大值 (毫米)
U 最小值 (毫米)
L1 最小值 (毫米)
Y 最小值 (毫米)
s1 最小值 (毫米)
N-500 N-530 N-560 N-600 N-630 N-670 N-710 N-750 N-800 N-850 N-900 N-950
/ / / / / / / / / / / /
5 4 4 4 4 4 3 3 3 3 3 3
22.818 24.818 25.568 27.568 28.755 30.693 32.693 34.255 36.255 38.568 40.568 43.005
21.688 23.250 24.000 26.000 27.125 29.125 30.688 32.313 34.250 36.375 36.375 40.500
2.703 2.703 2.953 2.953 2.953 3.140 3.578 3.578 3.578 3.578 3.953 3.953
1.480 1.605 1.605 1.605 1.855 1.855 1.980 2.230 2.230 2.480 2.480 2.480
0.604 0.823 0.823 0.823 0.823 0.823 1.010 1.010 1.010 1.010 1.010 1.010
19.698 20.887 22.068 23.643 24.824 26.399 27.988 29.563 31.531 33.500 35.468 37.437
0.375 0.500 0.500 0.500 0.500 0.500 0.688 0.688 0.688 0.688 0.688 0.688
21.610 23.360 24.110 25.923 27.235 28.985 30.610 32.235 34.610 36.485 38.610 40.610
5/8-11 5/8-11 5/8-11 5/8-11 5/8-11 5/8-11 5/8-11 5/8-11 5/8-11 3/4-10 3/4-10 3/4-10
1.250 1.250 1.250 1.250 1.250 1.250 1.250 1.250 1.250 1.500 1.500 1.500
579.58 630.38 649.43 700.23 730.38 779.60 830.40 870.08 920.88 979.63 1030.43 1092.33
550.88 590.55 609.60 660.40 688.98 739.78 779.48 820.75 869.95 923.93 974.73 1028.70
68.66 68.66 75.01 75.01 75.01 79.76 90.88 90.88 90.88 90.88 100.41 100.41
37.59 40.77 40.77 40.77 47.12 47.12 50.29 56.64 56.64 62.99 62.99 62.99
15.34 20.90 20.90 20.90 20.90 20.90 25.65 25.65 25.65 25.65 25.65 25.65
500.33 530.53 560.53 600.53 630.53 670.53 710.90 750.90 800.89 850.90 900.89 950.90
9.53 12.70 12.70 12.70 12.70 12.70 17.48 17.48 17.48 17.48 17.48 17.48
548.89 593.34 612.39 658.44 691.77 736.22 777.49 818.77 879.09 926.72 980.69 1031.49
31.75 31.75 31.75 31.75 31.75 31.75 31.75 31.75 31.75 38.10 38.10 38.10
