平头实心铆钉 Table 2 SAE J 492 - 1968

选择规格尺寸点击↓

1/16

3/32

1/8

5/32

3/16

7/32

1/4

9/32

5/16

11/32

3/8

13/32

7/16

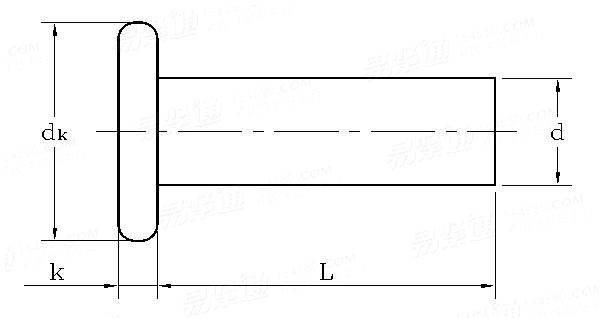

SAE J 492 - 1968 平头实心铆钉 Table 2

尺寸单位: inch

美标SAE J492 - 1968 SAE492 492SAE 平头实心铆钉 Table 2

SAE J 492 - 1968 平头实心铆钉 Table 2

扫一扫分享

单重计算公差

螺纹规格
d

1/16

3/32

1/8

5/32

3/16

7/32

1/4

9/32

5/16

11/32

3/8

13/32

7/16

d	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.065	0.096	0.127	0.158	0.191	0.222	0.253	0.285	0.316	0.348	0.380	0.411	0.443
0.059	0.090	0.121	0.152	0.182	0.213	0.244	0.273	0.304	0.336	0.365	0.396	0.428
0.140	0.200	0.260	0.323	0.307	0.453	0.515	0.579	0.641	0.705	0.769	0.834	0.896
0.120	0.180	0.240	0.301	0.361	0.427	0.485	0.545	0.607	0.667	0.731	0.790	0.852
0.027	0.038	0.048	0.059	0.069	0.080	0.091	0.103	0.113	0.124	0.135	0.146	0.157
0.017	0.026	0.036	0.045	0.055	0.065	0.075	0.085	0.095	0.104	0.115	0.124	0.135

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
