扁平头铆钉 QJ 3142 - 2001

选择规格尺寸点击↓

2

2.5

3

3.5

4

5

6

8

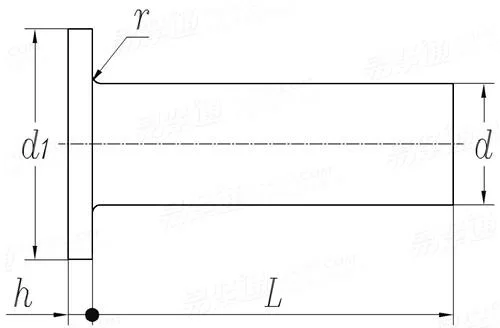

QJ 3142 - 2001 扁平头铆钉

尺寸单位: mm

航天QJ 3142 - 2001 QJ3142 3142QJ 扁平头铆钉

QJ 3142 - 2001 扁平头铆钉

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径

2

2.5

3

3.5

4

5

6

8

d	最小值=公称
d	最大值
d₁	公称
	最小值
	最大值
h	公称
	最小值
	最大值
r	最大值

2	2.5	3	3.5	4	5	6	8
2.1	2.6	3.1	3.6	4.1	5.1	6.15	8.15
3.5	4.5	5.5	6.5	7.5	9.5	11.5	15.5
3.26	4.26	5.26	6.21	7.21	9.21	11.15	15.15
3.74	4.74	5.74	6.79	7.79	9.79	11.85	15.85
0.6	0.6	0.8	0.8	1	1	1.2	1.2
0.52	0.52	0.72	0.72	0.87	0.87	1.07	1.07
0.68	0.68	0.88	0.88	1.13	1.13	1.33	1.33
0.1	0.1	0.1	0.3	0.3	0.3	0.3	0.3

千件钢制重≈kg

-

-

-

-

-

-

-

-

①,计算铝合金铆钉重量时，将表中重量数值乘以系数1.0；计算钢铆钉重量时，乘以系数2.85。

技术条件和引用标准

材料

-
铝合金 LY1，LY10

钢
ML10

热处理
表面处理

淬火及时效	回火
化学氧化	镀锌钝化

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
