首页 产品与标准 BS 4620 (T5) - 1970 米制冷锻平头铆钉 [Table 5]

米制冷锻平头铆钉 [Table 5] BS 4620 (T5) - 1970

选择规格尺寸 点击↓

Φ1

Φ1.2

Φ1.6

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

Φ10

括号内尺寸为非优选

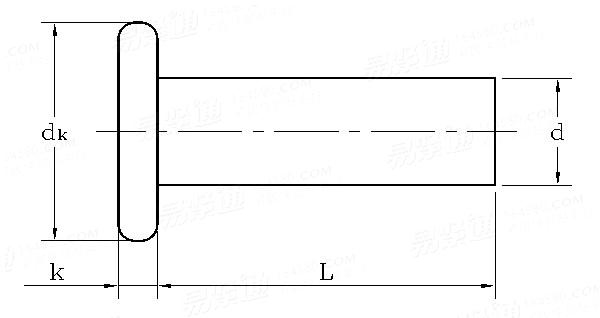

BS 4620 (T5) - 1970 米制冷锻平头铆钉 [Table 5]

尺寸单位: mm
英标BS 4620 (T5) - 1970 BS4620 4620BS 米制冷锻平头铆钉 [Table 5]
BS 4620 (T5) - 1970 米制冷锻平头铆钉 [Table 5]
扫一扫分享
单重计算 公差
公称直径
d
Φ1 Φ1.2 Φ1.6 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4 Φ5 Φ6 (Φ7) Φ8 Φ10
d 最大值
最小值
dk
k 0.25d
1.07 1.27 1.67 2.07 2.57 3.07 3.59 4.09 5.09 6.09 7.11 8.11 10.11
0.93 1.13 1.53 1.93 2.43 2.93 3.41 3.91 4.91 5.91 6.89 7.89 9.89
2 2.4 3.2 4 5 6 7 8 10 12 14 16 20
0.25 0.3 0.4 0.5 0.625 0.75 0.875 1 1.25 1.5 1.75 2 2.5

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
