十二角法兰螺栓 (12.9 / ASTM F468M) ASME B 18.2.5M - 2009

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M14

M16

M20

M24

M30

M36

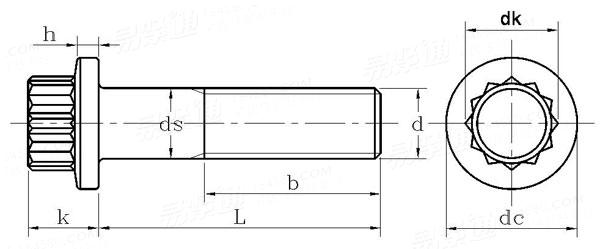

ASME B 18.2.5M - 2009 十二角法兰螺栓 (12.9 / ASTM F468M)

尺寸单位: mm
美标ASME B18.2.5M - 2009 ASME18.2.5M 18.2. 十二角法兰螺栓 (12.9 / ASTM F468M)
ASME B 18.2.5M - 2009 十二角法兰螺栓 (12.9 / ASTM F468M)
扫一扫分享
螺纹尺寸
d
M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36
P 螺距
ds 最大值
最小值
dc 最大值
最小值
dk 最小值
h 最大值
最小值
k 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5 3 3.5 4
5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00
4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67 23.67 29.67 35.61
8.72 10.22 13.27 16.27 18.27 21.33 24.33 30.33 36.39 45.39 54.46
8.27 9.77 12.72 15.69 17.67 20.67 23.62 29.55 35.52 44.52 52.75
5.60 6.70 9.00 11.20 13.50 15.80 18.00 22.50 27.00 33.80 40.50
2.25 2.70 3.60 4.50 5.40 6.30 7.20 9.00 10.80 13.50 16.20
2.00 2.45 3.35 4.13 5.03 5.93 6.83 8.50 10.30 13.00 15.60
5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00
4.88 5.82 7.78 9.78 11.73 13.73 15.73 19.67 23.67 29.67 35.57
替代列表
注:技术数据仅供参考,请以官方原件为准!
