首页 产品与标准 SAE AS 3236 (B) - 2002 十二角法兰螺栓 PD柄、CRES、UNS N07718、最小185 ksi、1900-32 UNJF-3A

十二角法兰螺栓 PD柄、CRES、UNS N07718、最小185 ksi、1900-32 UNJF-3A SAE AS 3236 (B) - 2002

选择规格尺寸 点击↓

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

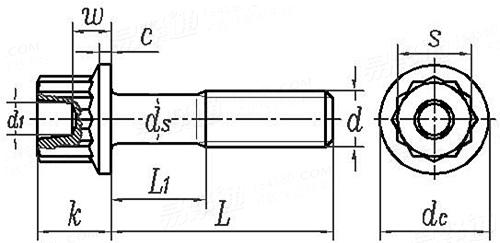

SAE AS 3236 (B) - 2002 十二角法兰螺栓 PD柄、CRES、UNS N07718、最小185 ksi、1900-32 UNJF-3A

尺寸单位: 英寸(inch)
美标SAE AS3236 (B) - 2002 SAE3236 3236SAE 十二角法兰螺栓 PD柄、CRES、UNS N07718、最小185 ksi、1900-32 UNJF-3A
SAE AS 3236 (B) - 2002 十二角法兰螺栓 PD柄、CRES、UNS N07718、最小185 ksi、1900-32 UNJF-3A
扫一扫分享
公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
代号
03 04 05 06 07 08 09 10 11 12 13 14 15 16 17
L
L1 最大值
dc 最大值
最小值
ds 最大值
最小值
d1 最大值
最小值
k 最大值
最小值
w 最大值
最小值
c 最小值
s
千件重kg
0.302～0.322 0.365～0.385 0.428～0.448 0.490～0.510 0.552～0.572 0.615～0.635 0.678～0.698 0.740～0.760 0.802～0.822 0.865～0.885 0.928～0.948 0.990～1.010 1.052～1.072 1.115～1.135 1.178～1.198
0.092 0.092 0.092 0.092 0.092 0.092 0.092 0.120 0.183 0.245 0.308 0.370 0.432 0.495 0.558
0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385
0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365
0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175
0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165
0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110
0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090
0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268
0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248
0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140
0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120
0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040
0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500
2.676 2.858 3.084 3.266 3.447 3.629 3.810 3.992 4.173 4.400 4.581 4.763 4.944 5.171 5.352
代号
18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
L
L1 最大值
dc 最大值
最小值
ds 最大值
最小值
d1 最大值
最小值
k 最大值
最小值
w 最大值
最小值
c 最小值
s
千件重kg
1.240～1.260 1.302～1.322 1.365～1.385 1.428～1.448 1.490～1.510 1.552～1.572 1.615～1.635 1.678～1.698 1.740～1.760 1.802～1.822 1.865～1.885 1.928～1.948 1.990～2.010 2.115～2.135 2.240～2.260
0.620 0.682 0.745 0.808 0.870 0.932 0.995 1.058 1.120 1.182 1.245 1.308 1.370 1.495 1.620
0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385
0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365
0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175
0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165
0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110
0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090
0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268
0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248
0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140
0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120
0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040
0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500
5.579 5.761 5.942 6.124 6.305 6.486 6.668 6.895 7.076 7.258 7.439 7.620 7.847 8.256 8.618
代号
33 34 35 36 37 38 39 40 41 42 43 44 45
L
L1 最大值
dc 最大值
最小值
ds 最大值
最小值
d1 最大值
最小值
k 最大值
最小值
w 最大值
最小值
c 最小值
s
千件重kg
2.365～2.385 2.490～2.510 2.615～2.635 2.740～2.760 2.865～2.885 2.990～3.010 3.115～3.135 3.240～3.260 3.365～3.385 3.490～3.510 3.615～3.635 3.740～3.760 3.865～3.885
1.745 1.870 1.995 2.120 2.245 2.370 2.495 2.620 2.745 2.870 2.995 3.120 3.245
0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385 0.385
0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365 0.365
0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175 0.175
0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165
0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110 0.110
0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090
0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268 0.268
0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248 0.248
0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.140
0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.120
0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040 0.040
0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500 0.2500
8.981 9.390 9.752 10.115 10.569 10.932 11.295 11.658 12.066 12.429 12.792 13.245 13.608

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
