导管卡箍 HB 3-23 (2002)

选择规格尺寸 点击↓

9

11

13

15

17

20

22

24

26

28

30

32

35

38

40

43

46

48

50

52

55

58

60

62

64

67

73

80

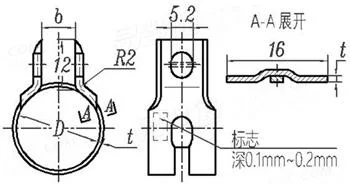

HB 3-23 (2002) 导管卡箍

尺寸单位: mm
航空HB 3-23 (2002) HB3-23 3-23HB 导管卡箍
HB 3-23 (2002) 导管卡箍
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
D
9 11 13 15 17 20 22 24 26 28 30 32 35 38
b ≈
t
R2
千件重kg
6 6 6 6 8 8 8 10 10 14 10 10 10 10
0.8 0.8 0.8 1 1 1 1 1 1 1 1 1 1 1
2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6
5.8 4.6 5.3 6.4 6.8 7.8 8.6 9.3 10.1 11.8 11.6 12.1 13.5 14.4
公称直径
D
40 43 46 48 50 52 55 58 60 62 64 67 73 80
b ≈
t
R2
千件重kg
12 12 12 12 14 12 12 12 12 14 12 12 12 12
1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2
2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6 2.6
15.2 16.2 17.4 18 19.3 23.9 25.6 26.9 27.6 23.2 29.6 31.2 34 37.4
①,材料：20钢板按 GB/T 13237-1991；表面处理：镀锌钝化、镀镉钝化；一般公差：按HB 5800-1999；允许在距下陷末端1.5~2mm处弯曲舌片。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
