首页 产品与标准 HG /T 21629 (A28) - 2021 高温隔热管用3螺栓管夹

高温隔热管用3螺栓管夹 HG /T 21629 (A28) - 2021

选择规格尺寸 点击↓

M12

M12

M16

M16

M20

M24

M24

M30

M36

M36

M42

M48

M56

同规格，其他部分尺寸不同

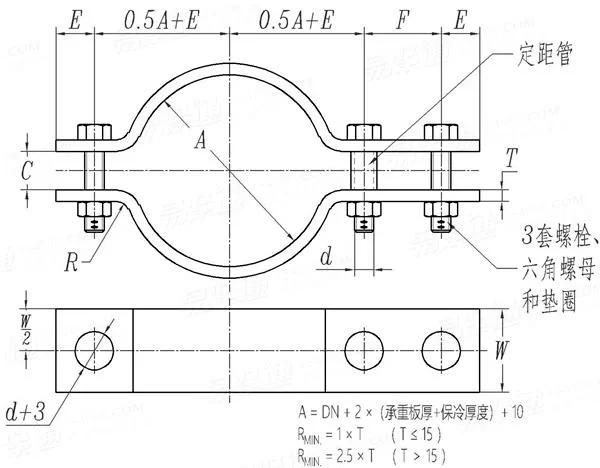

HG /T 21629 (A28) - 2021 高温隔热管用3螺栓管夹

尺寸单位: mm
化工HG /T21629 (A28) - 2021 HG21629 21629H 高温隔热管用3螺栓管夹
HG /T 21629 (A28) - 2021 高温隔热管用3螺栓管夹
扫一扫分享
公差
公称直径
d
M12 M12 M16 M16 M20 M24 M24 M30 M36 M36 M42 M48 M56
允许荷载/KN
A
C
E
F
T
W
2 2.7 3.6 4.2 7 10 14 20 28 34 45 60 72
0~100 101~150 151~200 201~225 226~250 251~350 351~400 401~450 451~550 551~700 701~900 901~1050 1051~1400
20 20 30 30 30 30 30 40 40 40 50 50 60
20 20 25 25 30 40 40 45 55 55 65 75 85
100 100 100 100 100 100 100 120 145 145 170 195 225
6 6 6 10 10 10 12 12 12 16 25 25 25
65 75 75 100 100 100 100 100 125 125 150 150 150

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
