首页 产品与标准 HG /T 21629 (A11-2) - 1999 双排螺栓压紧管卡，英制管用

双排螺栓压紧管卡，英制管用 HG /T 21629 (A11-2) - 1999

选择规格尺寸 点击↓

1.0000

1-1/4

1-1/2

2.0000

2-1/2

3.0000

4.0000

5.0000

6.0000

8.00

10.00

12.00

14.00

16.00

18.00

20.00

24.00

HG /T 21629 (A11-2) - 1999 双排螺栓压紧管卡，英制管用

尺寸单位: mm/inch
化工HG /T21629 (A11-2) - 1999 HG21629 2162 双排螺栓压紧管卡，英制管用
HG /T 21629 (A11-2) - 1999 双排螺栓压紧管卡，英制管用
扫一扫分享
公差 公制螺纹极限尺寸 米/英制螺纹对照
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表

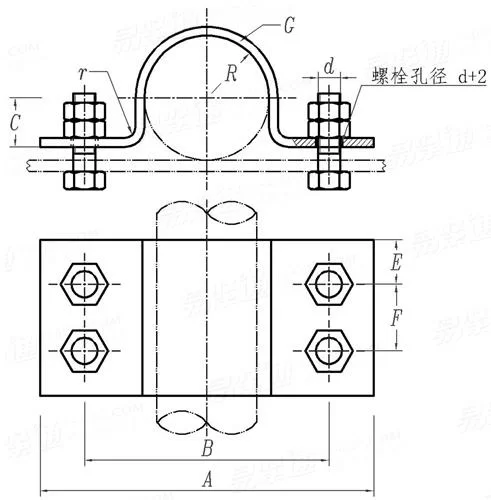

公称管径
1.0000 1-1/4 1-1/2 2.0000 2-1/2 3.0000 4.0000 5.0000 6.0000
d
A
B
C
E
F
R
G
百件重(钢制)≈kg
M12x40 M12x40 M12x40 M12x40 M12x40 M16x60 M16x60 M20x80 M20x80
130 130 140 150 170 220 250 290 310
90 90 100 110 130 160 190 220 250
0 5 10 15 20 20 30 30 40
18 18 18 20 20 30 30 35 35
34 34 34 40 40 60 60 70 70
17 21 24 30 37 45 57 71 84
▢ 70x6 ▢ 70x6 ▢ 70x6 ▢ 80x6 ▢ 80x6 ▢ 120x10 ▢ 120x10 ▢ 140x10 ▢ 140x10
82 87 95 116 130 369 441 633 704
公称管径
8.00 10.00 12.00 14.00 16.00 18.00 20.00 24.00
d
A
B
C
E
F
R
G
百件重(钢制)≈kg
M20x80 M20x80 M24x100 M24x100 M24x100 M24x100 M24x120 M24x120
370 420 500 530 580 630 710 810
300 350 420 450 500 550 610 710
70 100 120 130 150 180 190 240
35 35 50 50 50 50 50 50
70 70 100 100 100 100 100 100
110 137 152 178 203 229 254 305
▢ 140x10 ▢ 140x10 ▢ 200x12 ▢ 200x12 ▢ 200x12 ▢ 200x12 ▢ 200x12 ▢ 200x12
858 1012 1954 2122 2328 2609 2889 3376
①,扁钢弯曲半径r等于其厚度值。
②,材料：碳钢。
③,用于高压或振动管道上，应垫以厚1~2毫米的石棉垫或石棉橡胶垫。

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
