首页 产品与标准 QJ 3142 - 2001 100°小沉头铆钉

100°小沉头铆钉 QJ 3142 - 2001

选择规格尺寸 点击↓

2.5

3

3.5

4

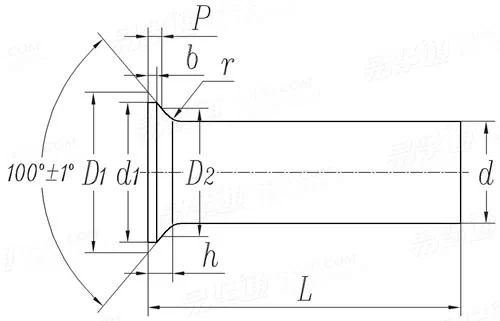

QJ 3142 - 2001 100°小沉头铆钉

尺寸单位: mm
航天QJ 3142 - 2001 QJ3142 3142QJ 100°小沉头铆钉
QJ 3142 - 2001 100°小沉头铆钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
公称直径
2.5 3 3.5 4
d 最小值=公称
最大值
D1 参考
d1 最小值
D2 (供测量用)
h 参考
b 最小值
P 公称
最小值
最大值
r 公称
最小值
最大值
2.5 3 3.5 4
2.6 3.1 3.6 4.1
3.9 4.7 5.5 6.25
3.4 4.1 4.8 5.45
2.89 3.54 4.18 4.82
0.59 0.72 0.84 0.95
0.05 0.06 0.07 0.08
0.38 0.45 0.51 0.58
0.34 0.41 0.47 0.54
0.42 0.49 0.55 0.62
0.15 0.15 0.25 0.25
0.07 0.07 0.17 0.17
0.23 0.23 0.33 0.33
千件钢制重≈kg
- - - -
①,计算铝合金铆钉重量时，将表中重量数值乘以系数1.0；计算钢铆钉重量时，乘以系数2.85。

技术条件和引用标准

材料
-
铝合金 LY1，LY10 		钢
ML10
热处理
表面处理
淬火及时效 回火
化学氧化 镀锌钝化

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
