大铆钉 - 沉头实心铆钉 [Table 4] (A31, A131, A152, A502) ANSI B 18.1.2 (T4) - 1972 (R2016)

选择规格尺寸 点击↓

1/2

5/8

3/4

7/8

1

1-1/8

1-1/4

1-3/8

1-1/2

1-5/8

1-3/4

ANSI B 18.1.2 (T4) - 1972 (R2016) 大铆钉 - 沉头实心铆钉 [Table 4] (A31, A131, A152, A502)

尺寸单位: inch

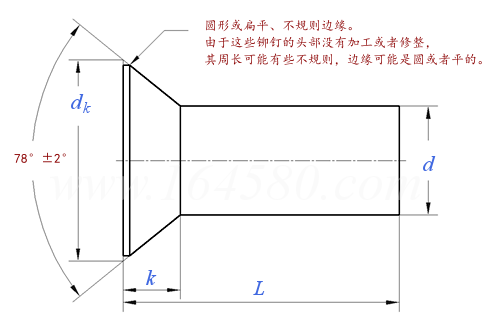

美标ANSI B18.1.2 (T4) - 1972 (R2016) ANSI1 大铆钉 - 沉头实心铆钉 [Table 4] (A31, A131, A152, A502)
ANSI B 18.1.2 (T4) - 1972 (R2016) 大铆钉 - 沉头实心铆钉 [Table 4] (A31, A131, A152, A502)
扫一扫分享
单重计算 公差
公称直径
d
1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-5/8 1-3/4
d 最大值
最小值
dk 最大值
最小值
k 参考
0.520 0.655 0.780 0.905 1.030 1.160 1.285 1.415 1.540 1.665 1.790
0.478 0.600 0.725 0.850 0.975 1.098 1.223 1.345 1.470 1.588 1.713
0.936 1.194 1.421 1.647 1.873 2.114 2.340 2.567 2.793 3.019 3.262
0.872 1.112 1.322 1.532 1.745 1.973 2.199 2.426 2.652 2.878 3.121
0.260 0.339 0.400 0.460 0.520 0.589 0.650 0.710 0.771 0.831 0.901

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
