首页 产品与标准 DIN 302 - 1993 沉头实心铆钉

沉头实心铆钉 DIN 302 - 1993

选择规格尺寸 点击↓

Φ10

Φ12

(Φ14)

Φ16

(Φ18)

Φ20

(Φ22)

Φ24

(Φ27)

Φ30

(Φ33)

Φ36

括号内尺寸为非优选

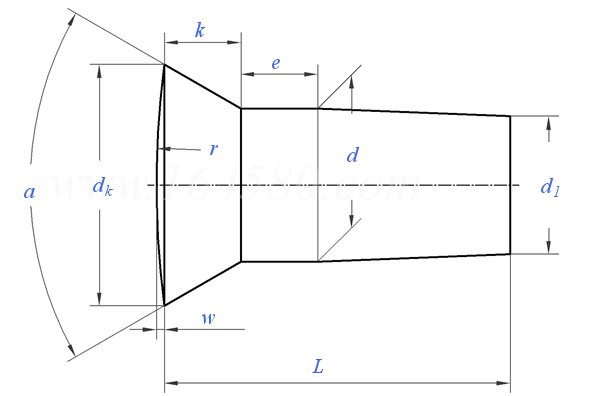

DIN 302 - 1993 沉头实心铆钉

尺寸单位: mm
德标DIN 302 - 1993 DIN302 302DIN 沉头实心铆钉
DIN 302 - 1993 沉头实心铆钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ10 Φ12 (Φ14) Φ16 (Φ18) Φ20 (Φ22) Φ24 (Φ27) Φ30 (Φ33) Φ36
d 最大值
最小值
dk h16
k ≈
α 最大值
最小值
d1 最小值
e 最大值
r ≈
w ≈
10.2 12.2 14.2 16.2 18.2 20.2 22.2 24.3 27.3 30.3 33.3 36.3
9.8 11.8 13.8 15.8 17.8 19.8 21.8 23.7 26.7 29.7 32.7 35.7
14.5 18 21.5 26 30 31.5 34.5 38 42 42.5 46.5 51
3 4 5 6.5 8 10 11 12 13.5 15 16.5 18
80° 80° 80° 80° 80° 65° 65° 65° 65° 50° 50° 50°
75° 75° 75° 75° 75° 60° 60° 60° 60° 45° 45° 45°
9.4 11.3 13.2 15.2 17.1 19.1 20.9 22.9 25.8 28.6 31.6 34.6
5 6 7 8 9 10 11 12 13.5 15 16.5 18
32 45 60 5 105 120 75 85 110 120 145 170
1 1 1 1 1 1 2 2 2 2 2 2
千件钢制重≈kg
- - - - - - - - - - - -
替代列表
DIN 302 - 1993 DIN 302 - 2011

技术条件和引用标准

材料

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
