首页 产品与标准 GB 21 - 1976 小六角头螺栓

小六角头螺栓 GB 21 - 1976

选择规格尺寸 点击↓

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

M36

M42

M48

括号内尺寸为非优选

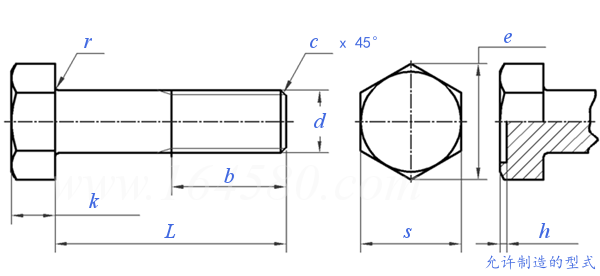

GB 21 - 1976 小六角头螺栓

尺寸单位: mm
国标GB 21 - 1976 GB21 21GB 小六角头螺栓
模型下载 替
GB 21 - 1976 小六角头螺栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹尺寸
d
M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 M36 M42 M48
P 螺距
s 最大值
最小值
k 公称
最大值
最小值
e
r
1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4.5 5
12 14 17 19 22 24 27 30 32 36 41 50 55 65
11.76 13.76 16.76 18.72 21.72 23.72 26.72 29.72 31.66 35.66 40.66 49.66 54.6 64.6
5 6 7 8 9 10 11 12 13 15 17 20 23 26
5.24 6.24 7.29 8.29 9.29 10.29 11.35 12.35 13.35 15.35 17.35 20.42 23.42 26.42
4.76 5.76 6.71 7.71 8.71 9.71 10.65 11.65 12.65 14.65 16.65 19.58 22.58 25.58
13.8 16.2 19.6 21.9 25.4 27.7 31.2 34.6 36.9 41.6 47.3 57.7 63.5 75
0.4 0.4 0.6 0.6 0.6 1 1 1 1 1 1 1.5 1.5 1.5
千件钢制重≈kg
- - - - - - - - - - - - - -
螺纹长度b
- - - - - - - - - - - - - -
①,技术条件按 GB 38-76 的规定。
替代列表
GB 21 - 1976 GB 5785 - 1985 GB /T 5785 - 2000 GB /T 5785 - 2016
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 5785
ISO 8765
DIN EN ISO 8765
以上有部分标准可能为近似等效，如有异议以标准原件为准

工艺相关

GB 38 - 1976
螺栓技术条件

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
