首页 产品与标准 GB /T 6560 - 1986 十字槽盘头自攻锁紧螺钉

十字槽盘头自攻锁紧螺钉 GB /T 6560 - 1986

选择规格尺寸 点击↓

M2

M2.5

M3

M4

M5

M6

括号内尺寸为非优选

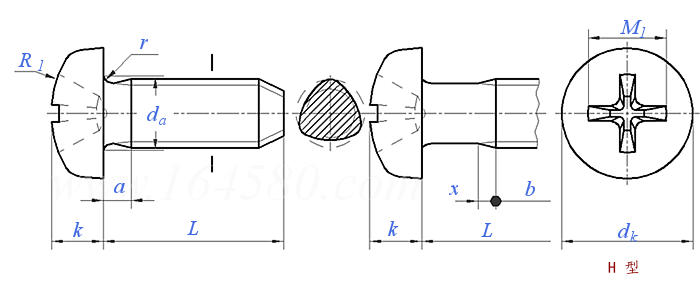

GB /T 6560 - 1986 十字槽盘头自攻锁紧螺钉

尺寸单位: mm
国标GB /T6560 - 1986 GB6560 6560GB 十字槽盘头自攻锁紧螺钉
模型下载 替
GB /T 6560 - 1986 十字槽盘头自攻锁紧螺钉
扫一扫分享
单重计算 公差
公称长度L 注:选择后获得 螺纹长度
螺纹规格
d
M2 M2.5 M3 M4 M5 M6
P 螺距
a 最大值
b 最小值
da 最大值
dk 最大值
最小值
k 最大值
最小值
r
R1
槽号
M1 参考
深度 最大值
最小值
x 最大值
0.4 0.45 0.5 0.7 0.8 1
0.8 0.9 1 1.4 1.6 2
10 12 18 24 30 35
2.6 3.1 3.6 4.7 5.7 6.8
4 5 5.6 8 9.5 12
3.7 4.7 5.3 7.64 9.14 11.57
1.6 2.1 2.4 3.1 3.7 4.6
1.46 1.96 2.26 2.92 3.52 4.3
0.1 0.1 0.1 0.2 0.2 0.25
3.2 4 5 6.5 8 10
0 1 1 2 2 3
1.9 2.7 3 4.4 4.9 6.9
1.2 1.55 1.8 2.4 2.9 3.6
0.9 1.15 1.4 1.9 2.4 3.1
1 1.1 1.25 1.75 2 2.5
螺纹长度b
- - - - - -
替代列表
GB /T 6560 - 1986 GB /T 6560 - 2014

工艺相关

GB /T 5280
自攻螺钉用螺纹
GB /T 3098.7
紧固件机械性能 自挤螺钉
GB 944.1 - 1985
螺钉用十字槽
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5779.1
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装

技术条件和引用标准

螺杆尺寸
机械性能 等级
标准
公差 产品等级
标准
十字槽
表面处理
表面缺陷
验收及包装
GB 6559-86
A、B
GB 3098.7-86
A
GB 3103.1-82
H型 GB 944.1-85
镀锌钝化 GB 5267-85
GB 5449.1-85
GB 90-85

紧固件机械性能 自挤螺钉

1 紧固件机械性能 自挤螺钉 [国标]
GB /T 3098.7 - 2000		 紧固件机械性能 自挤螺钉
Machanical properties of fasteners-Thread rolling screws
紧固件机械性能 自挤螺钉
Machanical properties of fasteners-Thread rolling screws

引用参考

GB /T 3098.5
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
