首页 产品与标准 DIN 7500 (CE) - 2007 十字槽盘头自挤锁紧螺钉

十字槽盘头自挤锁紧螺钉 DIN 7500 (CE) - 2007

选择规格尺寸 点击↓

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

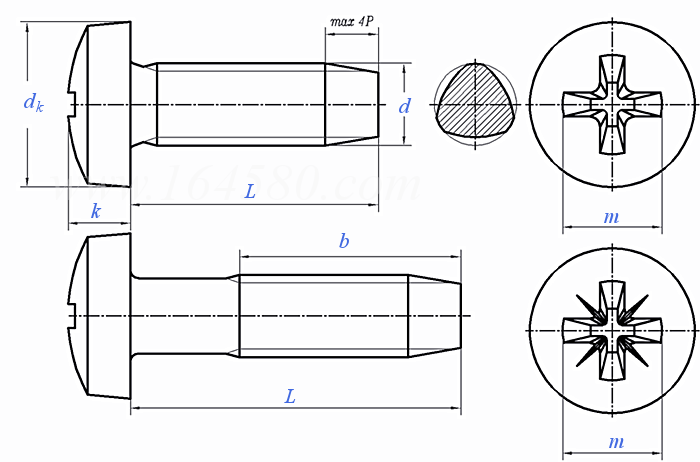

DIN 7500 (CE) - 2007 十字槽盘头自挤锁紧螺钉

尺寸单位: mm
德标DIN 7500 (CE) - 2007 DIN7500 7500DIN 十字槽盘头自挤锁紧螺钉
DIN 7500 (CE) - 2007 十字槽盘头自挤锁紧螺钉
扫一扫分享
单重计算 公差
螺纹尺寸
d
M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10
P 螺距
b 最小值
dk 最大值=公称
最小值
k 最大值=公称
最小值
槽号
m H 型
Z 型
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
25 25 25 38 38 38 38 38 38
4.0 5.0 5.6 7.00 8.00 9.50 12.00 16.00 20.00
3.7 4.7 5.3 6.64 7.64 9.14 11.57 15.57 19.48
1.60 2.10 2.40 2.60 3.10 3.70 4.6 6.0 7.50
1.46 1.96 2.26 2.46 2.92 3.52 4.3 5.7 7.14
0 1 1 2 2 2 3 4 4
1.9 2.7 3 3.9 4.4 4.9 6.9 9 10.1
2.1 2.6 2.8 3.9 4.3 4.7 6.7 8.8 9.9
①,材料：自攻螺钉必须由冷挤压钢制成；核心硬度必须为 290 HV10 至 370 HV10。热处理后的表面硬度必须至少为450 HV0.3。
替代列表
DIN 7500C - 1984 DIN 7500CE - 1995 DIN 7500CE - 2009
等效标准
德标 DIN 意大利 UNI
DIN 7500CE
UNI 8112
以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

引用参考

GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
