首页 产品与标准 DIN 906 - 2012 内凹槽套筒管塞 - 锥形螺纹

内凹槽套筒管塞 - 锥形螺纹 DIN 906 - 2012

选择规格尺寸 点击↓

M8

M10

M12

-

M14

M16

-

M18

M20

-

M22

M24

M26

M27

M30

M33

M36

M38

M39

M42

M45

M48

M52

M56

M60

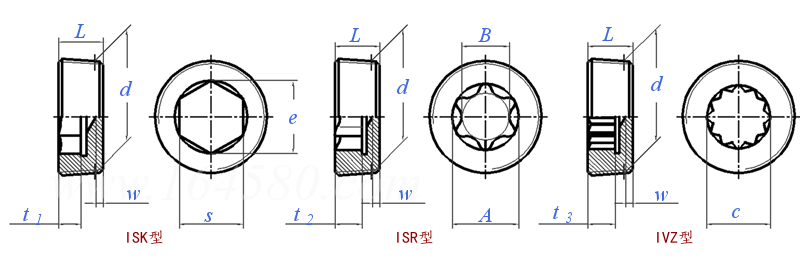

DIN 906 - 2012 内凹槽套筒管塞 - 锥形螺纹

尺寸单位: mm
德标DIN 906 - 2012 DIN906 906DIN 内凹槽套筒管塞 - 锥形螺纹
模型下载 替
DIN 906 - 2012 内凹槽套筒管塞 - 锥形螺纹
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
螺纹尺寸
d
M8 M10 M12 - M14 M16 - M18 M20 - M22 M24 M26
P 螺距
螺距
d 管螺纹/R
L 公称 (js16)
最大值
最小值
e 最小值
s 公称 (D12)
最大值
最小值
t1 最小值
槽号 参照DIN EN ISO 10664
A 参照DIN EN ISO 10664
t2 最小值
B 参照DIN EN ISO 10664
槽号 参照DIN 34824
c 参照DIN 34824 最小值
最大值
t3 最小值
w 最小值
千件重kg
1 1 1.5 - 1.5 1.5 - 1.5 1.5 - 1.5 1.5 1.5
- - - - - - - - - - - - -
- R 1/8 - R 1/4 - - R 3/8 - - R 1/2 - - -
8 8 10 10 10 10 10 10 10 10 10 12 12
8.45 8.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 12.55 12.55
7.55 7.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 11.45 11.45
4.6 5.7 6.9 8 8 9.2 9.2 9.2 11.4 11.4 11.4 13.7 13.7
4 5 6 7 7 8 8 8 10 10 10 12 12
4.15 5.15 6.15 7.19 7.19 8.19 8.19 8.19 10.19 10.19 10.19 12.23 12.23
4.03 5.03 6.03 7.04 7.04 8.04 8.04 8.04 10.04 10.04 10.04 12.05 12.05
4 4 5 5 5 5 5 5 5 5 5 6 6
25 30 40 40 45 50 50 50 55 55 55 60 60
4.5 5.6 6.75 6.75 7.93 8.95 8.95 8.95 11.35 11.35 11.35 13.45 13.45
2 2.5 2.7 2.7 2.9 3.7 3.7 3.7 4.6 4.6 5.4 6.4 6.4
3.25 4.05 4.85 4.85 5.64 6.45 6.45 6.45 8.05 8.05 8.05 9.6 9.6
N5 N6 N8 N8 N8 N10 N10 N10 N12 N12 N14 N16 N16
4.86 6.06 7.28 7.28 7.28 9.69 9.69 9.69 11.51 11.51 13.32 15.73 15.73
4.94 6.16 7.4 7.4 7.4 9.84 9.84 9.84 11.7 11.7 13.54 15.99 15.99
2 2.5 2.9 2.9 2.9 3.7 3.7 3.7 4.6 4.6 5.4 6.4 6.4
1.8 1.8 2 2 2 2 2 2 2 2 2 2 2
2.1 3.4 6.10 7.00 8.10 11.00 12.20 14.60 17.60 19.00 22.00 30.80 38.60
螺纹尺寸
d
M27 M30 M33 M36 M38 M39 M42 M45 M48 M52 M56 M60
P 螺距
螺距
d 管螺纹/R
L 公称 (js16)
最大值
最小值
e 最小值
s 公称 (D12)
最大值
最小值
t1 最小值
槽号 参照DIN EN ISO 10664
A 参照DIN EN ISO 10664
t2 最小值
B 参照DIN EN ISO 10664
槽号 参照DIN 34824
c 参照DIN 34824 最小值
最大值
t3 最小值
w 最小值
千件重kg
- 1.5 - 1.5 1.5 - 1.5 1.5 1.5 1.5 - -
2 2 2 2 - 2 2 2 2 2 2 2
R 3/4 - R 1 - - - R 1-1/4 - R 1-1/2 - - -
12 12 12 15 15 15 18 18 20 20 22 22
12.55 12.55 12.55 15.55 15.55 15.55 18.55 18.55 20.65 20.65 22.65 22.65
11.45 11.45 11.45 14.45 14.45 14.45 17.45 17.45 19.35 19.35 21.35 21.35
13.7 19.4 19.4 21.7 21.7 21.7 25.2 25.2 27.4 27.4 36.6 36.6
12 17 17 19 19 19 22 22 24 24 32 32
12.23 17.23 17.23 19.275 19.275 19.275 22.275 22.275 24.275 24.275 32.33 32.33
12.05 17.05 17.05 19.065 19.065 19.065 22.065 22.065 24.065 24.065 32.08 32.08
6 6 6 7.5 7.5 7.5 11.5 11.5 11.5 11.5 13 13
60 80 80 - - - - - - - - -
13.45 17.75 17.75 - - - - - - - - -
6.4 7.3 7.3 - - - - - - - - -
9.6 12.8 12.8 - - - - - - - - -
N16 N18 N18 - - - - - - - - -
15.73 16.94 16.94 - - - - - - - - -
15.99 17.18 17.18 - - - - - - - - -
6.4 7.3 7.3 - - - - - - - - -
2 2 2 3 3 3 3 3 4 4 4 4
40.20 44.00 57.50 85.20 94.40 103.00 135.00 167.00 214.00 253.00 274.00 350.00
①,e min ≈ 1.14 s min
②,DIN 158-1: 米制锥形外螺纹和配对圆柱形内螺纹
DIN 3858：管箍用惠氏管螺纹，平行内螺纹和锥形外螺纹
替代列表
DIN 906 - 1983 DIN 906 - 1992 DIN 906 - 2012 DIN 906 - 2020

采用标准

技术条件和引用标准

材料
钢 不锈钢 有色金属
通用要求
螺纹
机械性能 材料
标准
公差 产品等级
标准
表面处理
表面缺陷
验收及包装
DIN ISO 8992
DIN 158-1
DIN 3858
11SMnPb30
C10C		 A1 ~ A5 Al1 ~ Al6
Cu1 ~ Cu7
DIN EN 10277-3
DIN EN 10263-2		 DIN EN ISO 3506-1 DIN EN 28839
B
DIN EN ISO 4759-1，DIN 267-2
不经处理
磷酸盐涂层 DIN EN 12476
电镀 DIN EN 4042
非电解锌片涂层 DIN EN ISO 10683		 不经处理
DIN EN 26157-3
DIN EN ISO 3269

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
