内六角螺堵(NPTF螺纹)锻造 SAE J 531 (130109N) - 2020

选择规格尺寸点击↓

1/16

1/8

1/4

3/8

1/2

3/4

同规格，其他部分尺寸不同

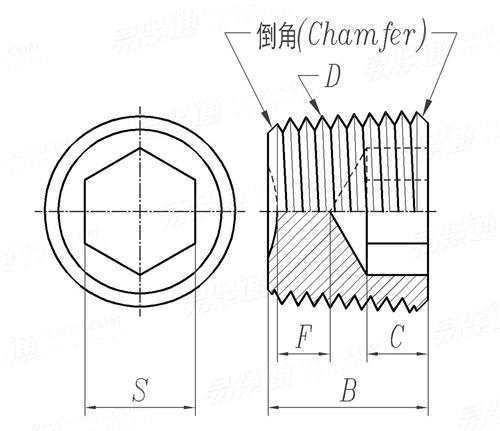

SAE J 531 (130109N) - 2020 内六角螺堵(NPTF螺纹)锻造

尺寸单位: inch

美标SAE J531 (130109N) - 2020 SAE531 531SA 内六角螺堵(NPTF螺纹)锻造

扫一扫分享

公差

螺纹规格
D

1/16

1/8

1/4

3/8

1/2

3/4

PP
B	(mm)
	(in.)
C	(mm)
	(in.)
S	(mm)
	(in.)
F	(mm)
	(in.)

27	27	27	27	18	18	18	18	14	14	14	14	11-1/2	11-1/2
7.37	7.87	7.37	7.87	11.3	12.06	11.30	12.06	14.99	16.00	15.24	16.26	19.05	20.07
0.290	0.310	0.290	0.310	0.445	0.475	0.445	0.475	0.590	0.630	0.600	0.640	0.750	0.790
3.0	-	3.0	-	4.8	-	4.8	-	6.4	-	7.9	-	9.7	-
0.12	-	0.12	-	0.19	-	0.19	-	0.25	-	0.31	-	0.38	-
3.96	4.09	4.78	4.90	6.35	6.48	7.95	8.08	9.53	9.65	14.30	14.43	15.88	16.00
0.156	0.161	0.188	0.193	0.250	0.255	0.313	0.318	0.375	0.380	0.563	0.568	0.625	0.630
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.3	2.3	2.3	2.3	3	3
0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.12	0.12

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
